UltraCam Eagle 4.1 — самая универсальная фотограмметрическая широкоформатная надирная аэрофотокамера, пришедшая на смену камере Eagle M3. Как и все камеры UltraCam 4-го поколения, она оснащена CMOS-матрицами, полностью обновлённой электроникой, а также новой адаптивной компенсацией смаза изображения. Концепция замены объективов пользователем без перекалибровки сохранена. Пользователям доступны системы f90 мм, f120 мм и f150 мм. Это третья система линейки, выпушенная в 4-м поколении после Osprey 4.1 и Condor 4.1.

UltraCam Eagle 4.1 — это надирная аэрофотосъемочная система, имеющая передовой в отрасли формат снимка и три сменных комплекта объективов для повышения эффективности полета для поистине картографической точности и наиболее качественных результатов фотограмметрической обработки и дешифрирования.

Топографическая аэрофотосъёмочная система для лидеров современного геопространственного рынка. UltraCam Eagle 4.1 производит съёмку в панхроматическом канале высокого разрешения, а также мультиспектральных каналах R, G, B и NIR с разрешением более 500 мегапикселей и высокой частотой срабатывания до 1 снимка каждые 0,7 секунды. Eagle 4.1 — очевидный выбор для высокой эффективности аэрофотосъёмки в сочетании с максимальной точностью. Инновационная система имеет многочисленные усовершенствования, начиная с полностью основанной на CMOS архитектуры, которая обеспечивает высокую частоту срабатывания: до 1 снимка за 0,7 секунды. Для работы с огромным потоком данных, получаемым CMOS матрицами, в системы UltraCam четвёртого поколения была внедрена новая электроника. Оптика с контролем температуры, разработанная специально для Vexcel Imaging, обеспечивает исключительные резкость, разрешение и контрастность изображений. Подводя итоги, можно сказать, что UltraCam Condor 4.1 может похвастаться множеством значительных усовершенствований, которые делают её эталонным решением для аэрофотосъёмки обширных территорий.

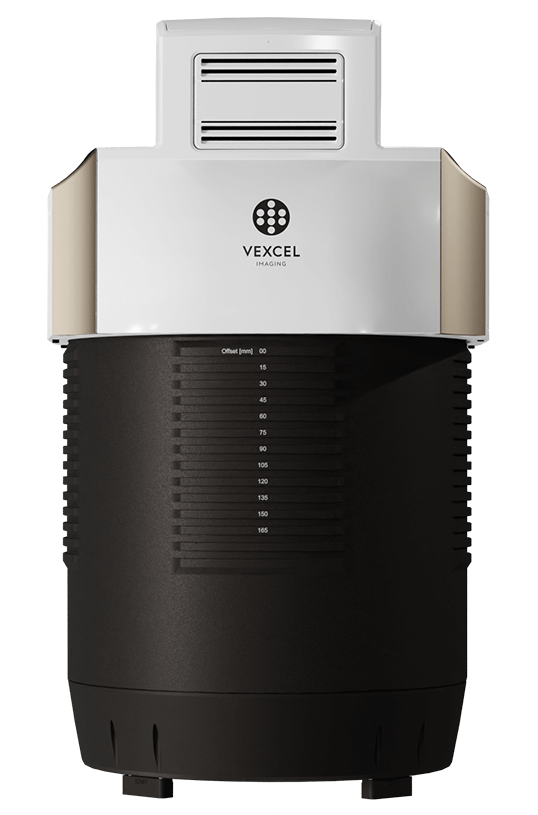

Eagle 4.1
Eagle 4.1 Eagle 4.1
Размер панхроматического снимка

28 110 х 18 060 пикс

Размер пикселя панхроматического канала 3,76 мкм
Цветовой охват (мультиспекральный) 4 канала - R, G, В и NIR
Размер цветного снимка 9 370 х 6 020 пикс
Размер пикселя спектральных каналов 3,76 мкм
Отношение спектральных каналов к панхроматическому 1 : 3

БОЛЬШИЕ ВЫСОТЫ:
≤ 7 000 м над уровнем моря
ВЛАЖНОСТЬ:
от 5% до 95%, без конденсации
ТЕМПЕРАТУРА:
Эксплуатация, оптический блок: от -20°C до 45°C.
Эксплуатация, вычислительный блок: от 0°C до 45°C.
Хранение: от -20°C до 65°C.
ГИРОПЛАТФОРМА:
UltraMount GSM4000, UltraMount GSM3000 или сторонняя*
ГНСС/ИНС/FMS: UltraNav (Applanix POSTrack OEM) или сторонняя*
display
Экран оператора:
Vexcel IPT v3 с разрешением 1024 x 768, 2.1 кг
ОБРАБОТКА ДАННЫХ:
Пакет UltraMap с возможностью выгрузки в стандартные форматы
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ:
330 Вт (средняя), 350 Вт (пиковая)
МАССА:
60 кг
ДИАМЕТР ЦИЛИНДРА:
394 мм
КОНФИГУРАЦИЯ:
Интегрированная концепция компоновки**
*вероятно, возможна установка Вашей системы, спросите у нас;
**возможна раздельная компоновка, свяжитесь с нами для уточнения подробностей.
Eagle 4.1 f90UltraCam Eagle 4.1 Грац, Австрия, 2022 · детальность 2,5 см · RGB

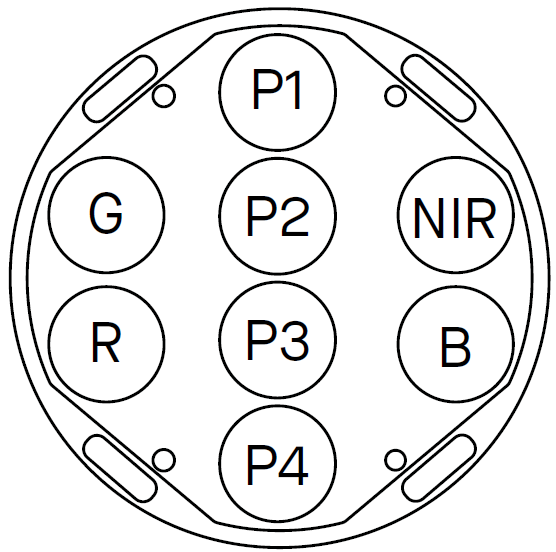

Bands
Классический принцип композитного кадра, присущий всем поколениям Vexcel. Сочетание панхроматического и мультиспектральных каналов обеспечивает высочайшую резкость, максимальную детализацию и точность при лидирующих показателях формата. Объективы могут заменены пользователем без перекалибровки, что позволяет изменить фокусное расстояние камеры для решения других задач.

Тип матриц

CMOS

Затвор (долговечный центральный лепестковый)

Prontor magnetic-0 HS2; заменяемый пользователем

Компенсация смаза (во всех направлениях)

Адаптивная (АМС)

Частота срабатывания (минимальный интервал)

1 кадр за 0,7 сек

Динамический диапазон

>83 дБ при мин. ISO

Аналого-цифровое преобразование

14 бит

Спектральные каналы (полуширина)

Красный, R (580-680 нм)

Зелёный, G (490-580 нм)

Синий, В (420-510 нм)

Ближний И К, NIR (690-800 нм)

Панхроматический, PAN (430-650 нм)




СИСТЕМА ОБЪЕКТИВОВ

f90 мм

f120 мм

f150 мм

Фокусное расстояние системы панхроматических объективов

90 мм

120 мм

150 мм

Диафрагма системы панхроматических объективов

f=1/5,6

f=1/5,6

f=1/7,0

Фокусное расстояние системы цветных (R. G. В и NIR) объективов

30 мм

40 мм

50 мм

Диафрагма системы цветных (R, G, В и NIR) объективов

f=1/4,8

f=1/4,8

f=1/4,8

Угол поля зрения панхроматической системы, поперёк (вдоль) маршрута

60,8° (41,3")

47,5" (31,6°)

38,8" (25,5°)

Высота фотографирования для достижения детальности 10 см

2 394 м

3192 м

3 989 м

Площадь покртытия при ограничении по завалам в 1 м на 5 м высоты (поперёкх вдоль маршрута)

9 574

х 9 574

12 766

х 12 766

15 957

х 15 957

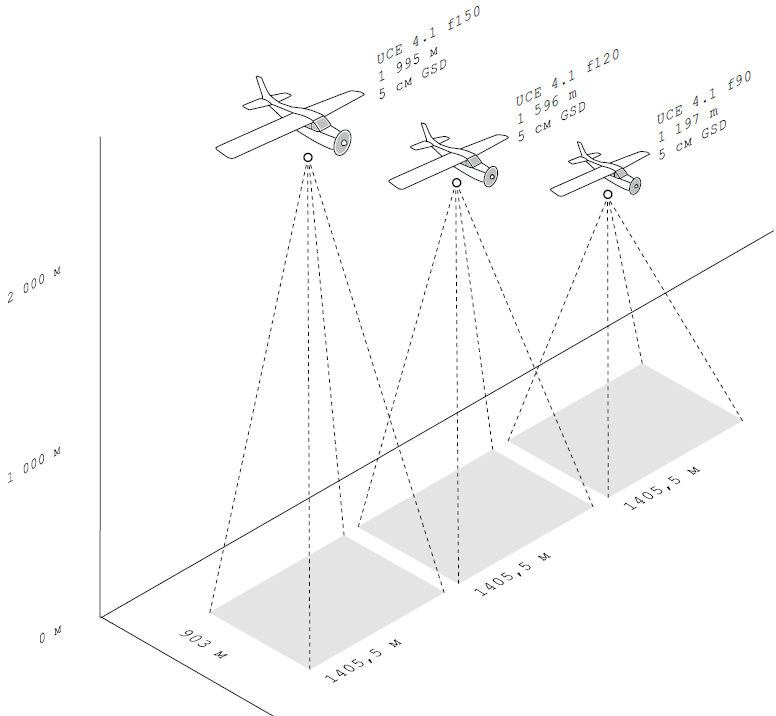

Покрытие Eagle 4.1
Высота фотографирования для достижения детальности 5 см при использовании различных систем объективов.

Как по маслу.

Линейка продуктов UltraMount обеспечивает динамическую стабилизацию аэрофотокамеры UltraCam Condor в самолёте, обеспечивая чёткость и стабильность экспозиции.

UltraMount
UltraCam Eagle 4.1 Всегда на верном курсе.
Управление полётом и прямое геопозиционирование с помощью UltraNav
оптимизирует вашу полётную миссию для максимальной производительности и высочайшей точности.
