UltraNav – всегда на верном курсе

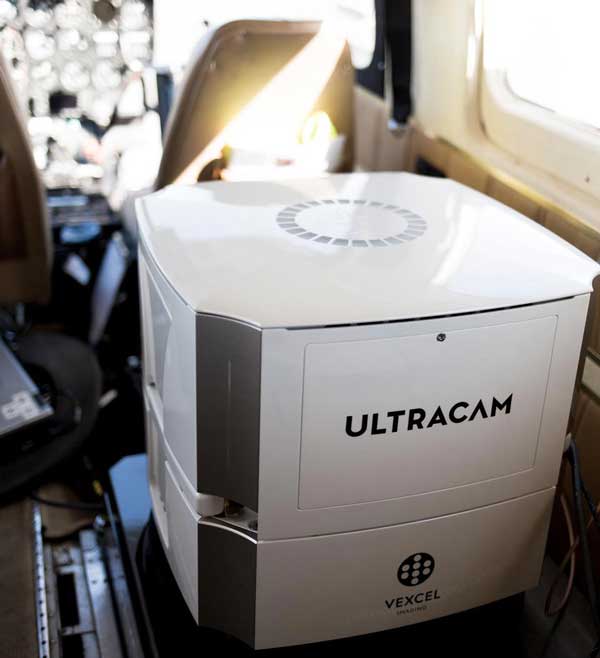

UltraNav использует ультрасовременные ГНСС и и нерциальные технологии POSTrack, разработанные компанией Applanix. UltraNav встроен в корпус аэрофотокамер UltraCam и управляет настройками камеры, моментами срабатывания затвора, автоматической гиростабилизацией; как следствие – высокая точность привязки и перекрытия снимков при сокращении времени, затрачиваемого на полёт. Мониторы лётчика и оператора подключаются к голове камеры для управления полётом и контроля качества данных непосредственно в воздухе. UltraNav также включает в себя специальное программное обеспечение для интуитивно понятного планирования полёта в офисе с полной поддержкой моделей рельефа, а также углублённой обработки ГНСС и инерциальных наблюдений.
UltraNav может иметь несколько классов точности инерциальной навигационной системы – 310, 410, 510 и 610. Вы можете выбрать тот, который максимально соответствует вашим задачам. Все инерциальные системы свободны от ограничений ITAR.
Навигационная система полностью интегрирована в камеру, что делает её установку более простой и надёжной. Не требуется никаких дополнительных внешних компьютеров. Это снижает количество ящиков, кабелей и разъёмов и делает работу с камерой более комфортной.
Программное обеспечение для создания и выполнения полётного задания Track’Air X-Track Flight поставляется в комплекте с системой.
Для обработки траекторных наблюдений системы используется программное обеспечение POSPac MMS, позволяющее получить точные элементы внешнего ориентирования снимков.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ¹
|
ULTRANAV 310
|
SPS
|
RTX3
|
RTX в постобработке4
|
SmartBase в постобработке4
|
|
Местоположение (м)
|
1.5 Г
3.0 В
|
<0.1 Г
<0.2 В
|
<0.1 Г
<0.2 В
|
<0.05 Г
<0.1 В
|
|
Скорость (м/с)
|
0.050
|
0.050
|
0.010
|
0.010
|
|
Тангаж/крен (°)
|
0.030
|
0.020
|
0.015
|
0.015
|
|
Истинный курс2 (°)
|
0.100
|
0.080
|
0.035
|
0.035
|
|
ULTRANAV 410
|
SPS
|
RTX3
|
RTX в постобработке4
|
SmartBase в постобработке4
|
|
Местоположение (м)
|
1.5 Г
3.0 В
|
<0.1 Г
<0.2 В
|
<0.1 Г
<0.2 В
|
<0.05 Г
<0.1 В
|
|
Скорость (м/с)
|
0.050
|
0.050
|
0.005
|
0.005
|
|
Тангаж/крен (°)
|
0.020
|
0.015
|
0.008
|
0.008
|
|
Истинный курс2 (°)
|
0.080
|
0.040
|
0.020
|
0.020
|
|
ULTRANAV 510
|
SPS
|
RTX3
|
RTX в постобработке4
|
SmartBase в постобработке4
|
|
Местоположение (м)
|
1.5 Г
3.0 В
|
<0.1 Г
<0.2 В
|
<0.1 Г
<0.2 В
|
<0.05 Г
<0.1 В
|
|
Скорость (м/с)
|
0.050
|
0.050
|
0.005
|
0.005
|
|
Тангаж/крен (°)
|
0.008
|
0.008
|
0.005
|
0.005
|
|
Истинный курс2 (°)
|
0.070
|
0.040
|
0.008
|
0.008
|
|
ULTRANAV 610
|
SPS
|
RTX3
|
RTX в постобработке4
|
SmartBase в постобработке4
|
|
Местоположение (м)
|
1.5 Г
3.0 В
|
<0.1 Г
<0.2 В
|
<0.1 Г
<0.2 В
|
<0.05 Г
<0.1 В
|
|
Скорость (м/с)
|
0.030
|
0.030
|
0.0050
|
0.0050
|
|
Тангаж/крен (°)
|
0.005
|
0.005
|
0.0025s
|
0.0025s
|
|
Истинный курс2 (°)
|
0.030
|
0.020
|
0.0050
|
0.0050
|
1 Усреднённые характеристики. Фактические результаты зависят от созвездия спутников, атмосферных условий и других факторов окружающей среды.
2 Типовая полётная миссия, максимальная среднеквадратичная погрешность.
3 Сервис Trimble RTX, типовые параметры полёта, в зависимости от региона и миссии. Подписка продаётся отдельно.
4 POSPac MMS.
5 Для достижения максимальной точности может потребоваться модель геоида.
ИНТЕРФЕЙС ГИРОСТАБИЛИЗИРУЮЩЕЙ ПЛАТФОРМЫ6
Гиро-
платформа
|
Поправка
за снос
|
Контроль выравнивания
|
Контроль стабилизации
|
Цифровой интерфейс передачи данных
|
|
GSM 4000
|
•
|
•
|
•
|
•
|
|
GSM 3000
|
•
|
•
|
•
|
•
|
6 Пожалуйста, свяжитесь с нашим отделом продаж для получения подробной информации.
