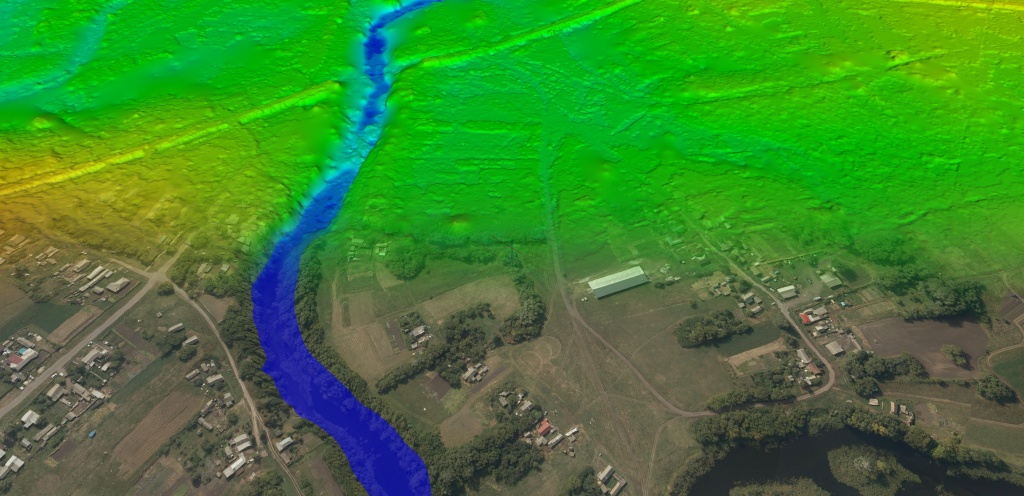

Определение границ зон затопления населённых пунктов Воронежской области

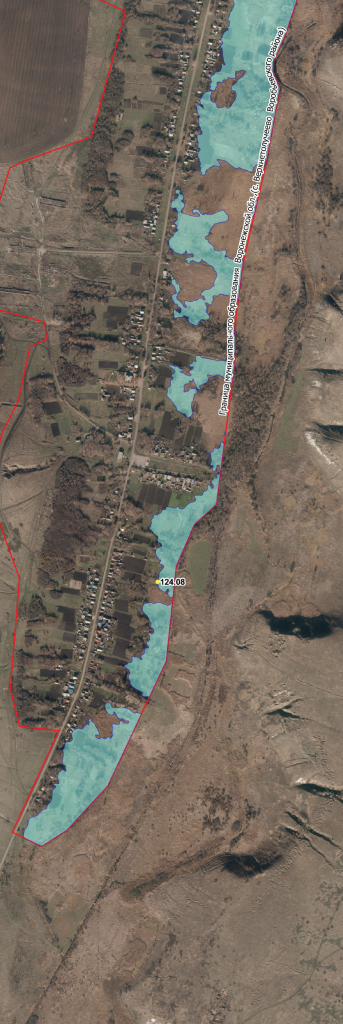

Работы по определению границ зон затопления более двухсот населённых пунктов Воронежской области выполнены в рамках Государственного контракта. Целью аэрофотосъёмочных работ и проведённых по их материалам инженерно-гидрометеорологических изысканий являлось определение высших уровней воды рек 1, 3, 5, 10, 25 и 50-процентной обеспеченности для установления границ зон затопления территорий в пределах административных границ населённых пунктов при половодьях однопроцентной обеспеченности (повторяемостью один раз в 100 лет) и установления в границах зон затопления территорий, затапливаемых при максимальных уровнях воды 3, 5, 10, 25 и 50-процентной обеспеченности (повторяемостью 3, 5, 10, 25 и 50 раз в 100 лет). Для обеспечения района исследования исходными картографическими материалами была выполнена топографическая аэрофотосъёмка с использованием топографической аэрофотосъёмочной системы UltraCam Eagle (Австрия), имеющей в составе высокоточный блок определения положения и ориентирования на основе спутниковых определений и показаний инерциального измерительного устройства Applanix POS AV 510, позволяющий с высокой точностью определять координаты центра фотографирования каждого снимка и угловые параметры внешнего ориентирования снимков, чем обеспечивать высокоточную геодезическую привязку материалов аэрофотосъёмки. Высота фотографирования для достижения пространственного разрешения составила 2300 м. Для геодезической привязки центров фотографирования путём дифференциальных спутниковых определений и обеспечения перехода к местной системе координат и Балтийской системе высот был проведены необходимые полевые инженерно-геодезические изыскания по созданию съёмочной геодезической сети и спутниковым наблюдениям на пунктах государственной геодезической сети и базовых станциях. Кроме указанных выше материалов при выполнении инженерно-гидрологических изысканий использовались имеющиеся доступные топографические планы и карты всего масштабного ряда. В результате аэрофотосъёмки и последующей обработки её материалов был создан цифровой ортофотоплан масштаба 1:2 000 с пространственным разрешением 12 см (ср. погрешность планового положения чётких контуров не более 1,0 м) и цифровая модель рельефа с точностью, характеризуемой погрешностью, не превышающей 0,7 м. Для водотоков в пределах населённых пунктов с помощью аэрофотосъёмки и её обработки были построены профиль поперечного сечения до отметок, превышающих предполагаемые уровни затопления. При необходимости были поведены промеры глубин. Полученные в результате фотограмметрической обработки материалы использовались в инженерно-гидрологических изысканиях и как основа для построения границ зон затопления.  Вернуться |
