Северо-Двинская шлюзованная система


В рамках выполнения НИОКР по теме: «Создание электронных карт и баз данных для картографического обеспечения внутренних водных путей с использованием глобальных навигационных спутниковых систем и их функциональных дополнений» компания «Йена Инструмент» выполнила работы по мобильному (надводному) лазерному сканированию участков Северо-Двинской шлюзованной системы общей протяженностью 20 км.
После сканирования были получены уравненные трехмерные «облака точек» на основе которых в процессе камеральной обработки были созданы трехмерные цифровые модели местности и топографические планы масштаба 1:500 – 1:2000.

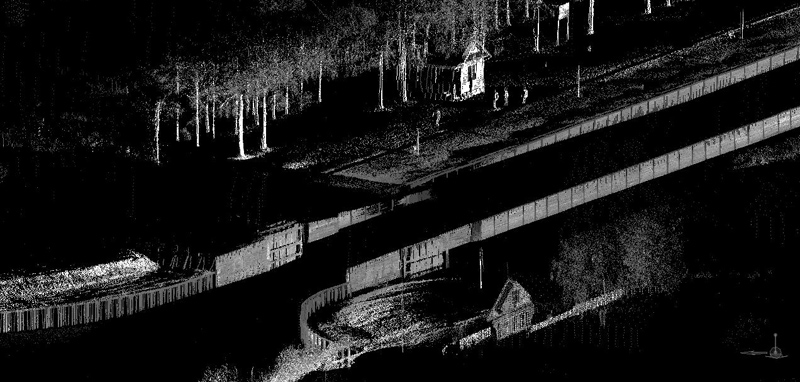

Облако точек - система шлюзов

Облако точек лазерных отражений, раскрашенное по интенсивности

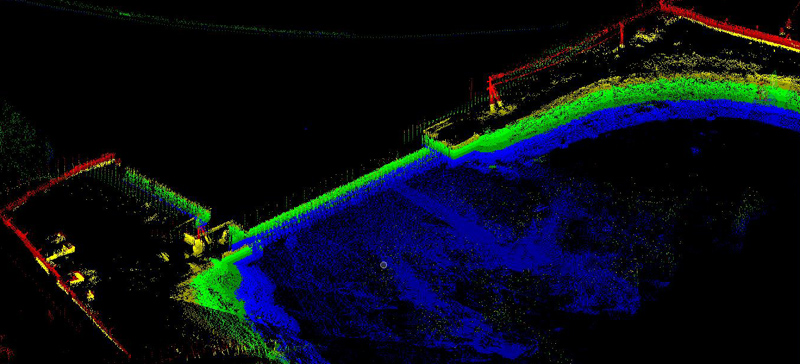

Облако точек раскрашенное по высоте
Облако точек лазерных отражений, раскрашенное по высоте
Цифровая модель рельефа строится по ТЛО класса «земля». В данном проекте были построены ЦМР в виде горизонталей с высотой сечения 1,0 м для топографических планов масштаба 1:1000.

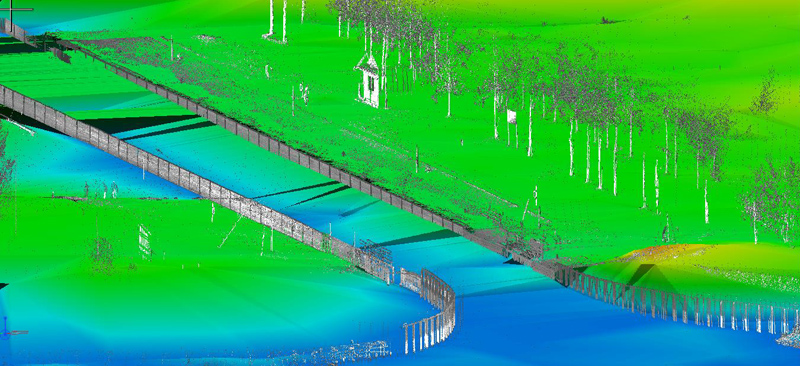

Облако точек совмещенное с ЦМР
Облако точек совмещенное с ЦМР

При построении рельефа в качестве исходных данных использовались ЦМР. Далее, используя полученную перестроенную модель рельефа, строились горизонтали местности с заданным шагом и параметрами отображения подписей и бергштрихов. Также создавались отметки (пикеты) и подписи отметок высот. Далее выполнялся процесс выравнивания и сглаживания горизонталей, в результате которого получили конечную цифровую модель рельефа в виде горизонталей местности. Параметры сглаживания выбирались в зависимости от ситуации. После этого было выполнено согласование рельефа местности с ситуацией.
Вся контурная часть и ситуация дешифрировалась по данным сканирования. Выполнялось оформление условными знаками заданного масштаба. Для этих целей была создана библиотека условных знаков в среде AutoCAD. На цифровых топографических планах отображены все элементы рельефа и местности, подлежащие отображению в данном масштабе.
Все элементы плана классифицированы по слоям. Нанесение семантической информации проводилось по данным лазерного сканирования, фотосъемки и полевого дешифрирования.

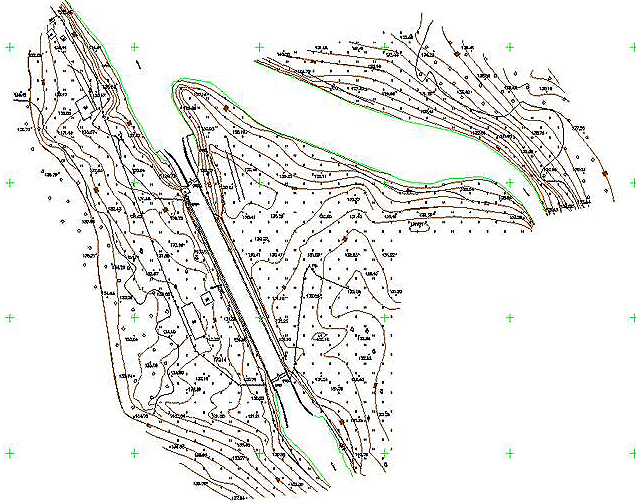

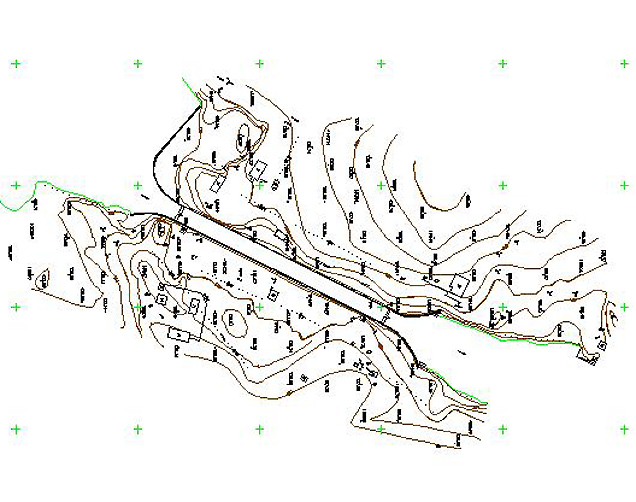

Топографический план Топографический план
Топографические планы масштаба 1:1000

Использование технологии мобильного, в данном случае надводного, лазерного сканирования позволило кардинально повысить экономическую эффективность работ по получению пространственной информации на объектах речного хозяйства.
Обработка и анализ полученных данных лазерного сканирования помогли в решении следующих задач речного хозяйства:
  • Построение высокоточных цифровых моделей рельефа береговых зон.
  • Построение 3D моделей сложных в навигационном отношении участков водных путей.
  • Построение 3D моделей сложных гидротехнических сооружений (шлюзы, плотины, мосты и т.д.)
  • Точное и быстрое сравнение истинных геометрических характеристик гидротехнических сооружений и средств инженерной защиты с запроектированными параметрами;
  • Создание электронной рельефной карты прибрежной зоны для последующего использования в системе мониторинга;
  • Прогнозирование возможных зон затоплений на основе высокоточной ЦМР.
