Нефтетрубопровод Восточная Сибирь – Тихий океан


Rollei AIC
Камера Rollei AIC eqdc_jena_ВСТО-II_январь_2014_аэровизуальное_обследование.jpg
CS
Система координат местная
Система высот Балтийская
OPV
Масштаб 1:2 000
Детальность 10 см
Площадь
Протяжённость 2 000 км

Летом 2014 и 2015 гг. специалисты НПК «Йена Инструмент» проводили аэрофотосъёмку 2000 километров трассы строящегося трубопровода.  Работы осуществлялись в рамках проекта геотехнического мониторинга с целью обнаружения участков с проявлением экзогенных геологических процессов – фиксировались очаги новых и выявлялись тенденции развития старых процессов. Для съёмки использовалась среднеформатная аэрофотокамера Rollei.

В ходе работы была прослежена динамика ранее выявленных экзогенных геологических процессов (ЭГП) и выявлены проявления новых ЭГП в охранной полосе магистральных трубопроводов. Дешифрированию и оценке подлежали

  • эрозионные процессы (струйчатая, овражная и речная эрозия),
  • подтопление, затопление и заболачивание,
  • оползни,
  • осыпи и обвалы,
  • карст,
  • суффозия,
  • морозное пучение,
  • термокарст.
Данные аэрофотосъёмки позволили определить особенности морфометрических характеристик форм рельефа, связанных с проявлением ЭГП и отследить их динамику путем сопоставления повторных серий аэрофотосъемки.

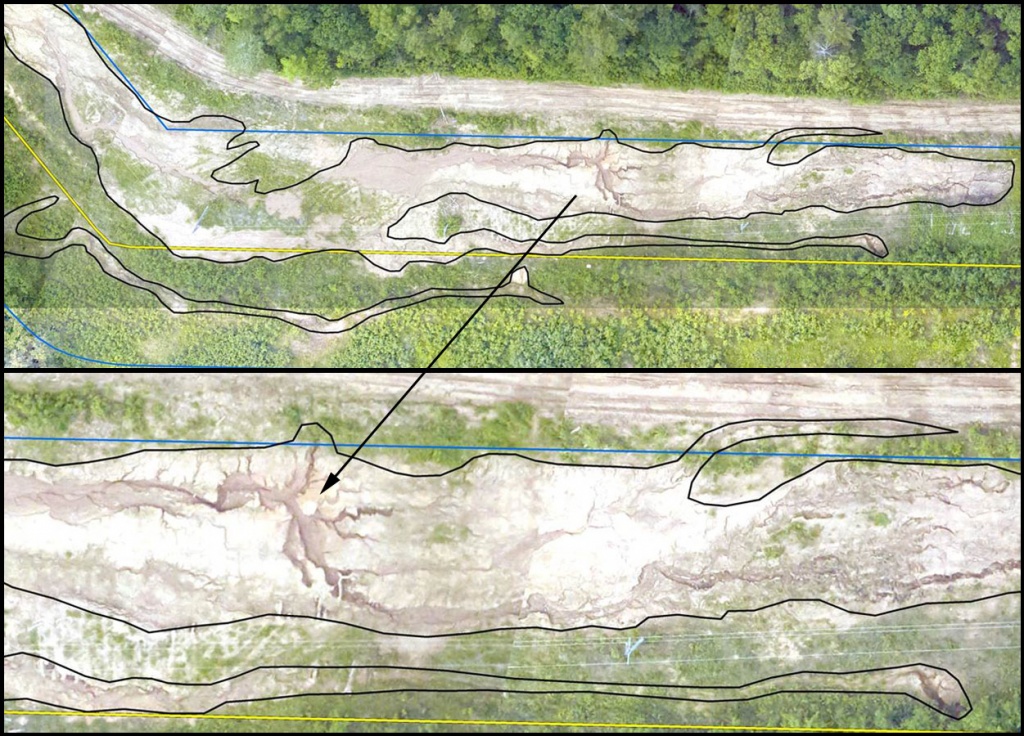

Развитие овражной эрозии

Развитие овражной эрозии в охранной полосе магистрального трубопровода

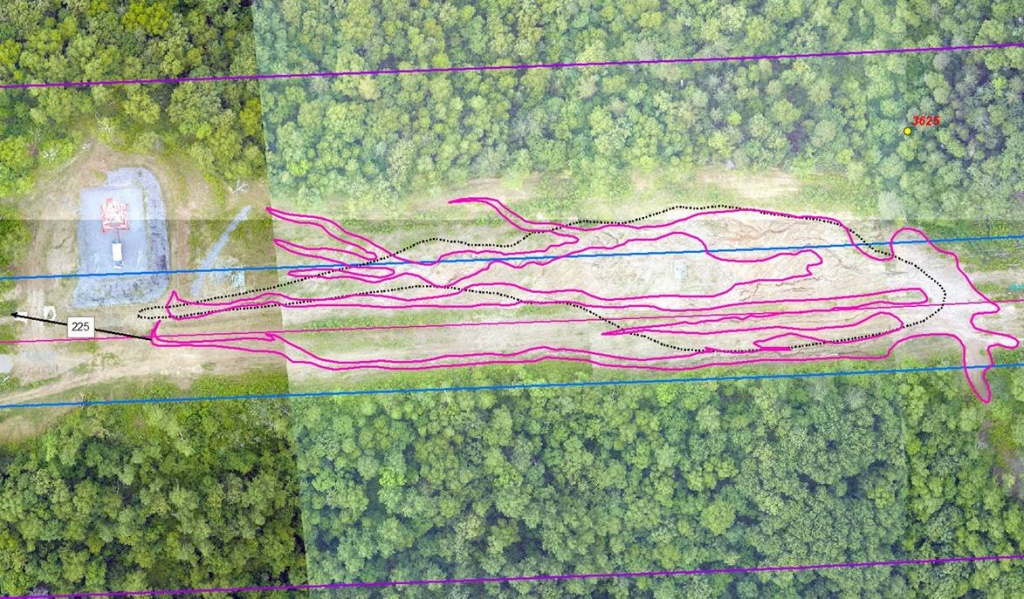

Динамика развития экзогенных геологических процессов

Определение динамики развития экзогенных геологических процессов
по материалам аэрофотосъемки разных лет

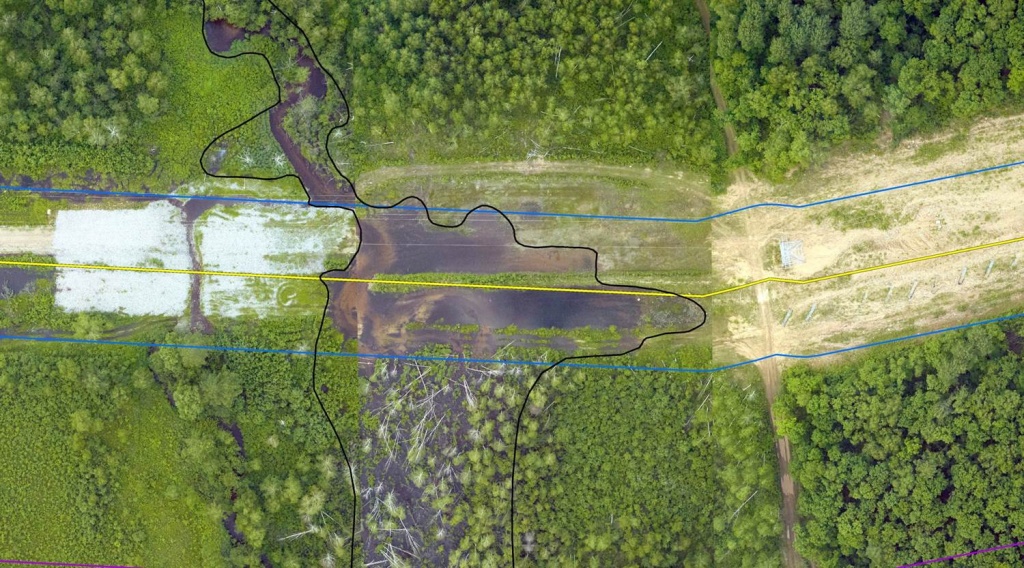

Затопление в охранной полосе магистрального трубопровода

Затопление в охранной полосе магистрального трубопровода на участке пересечения водотока

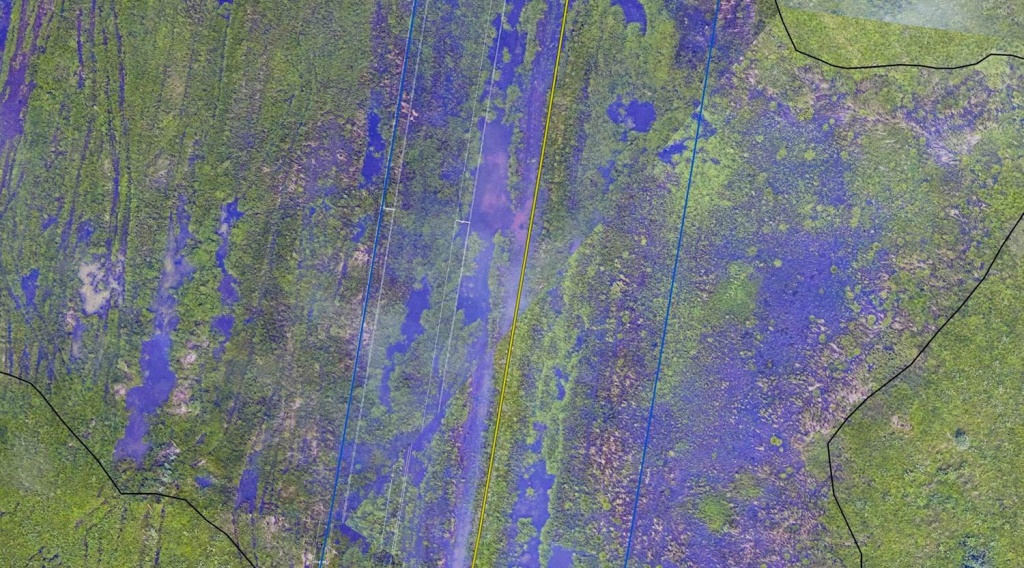

Подтопление и заболачивание

Подтопление и заболачивание в охранной полосе магистрального трубопровода

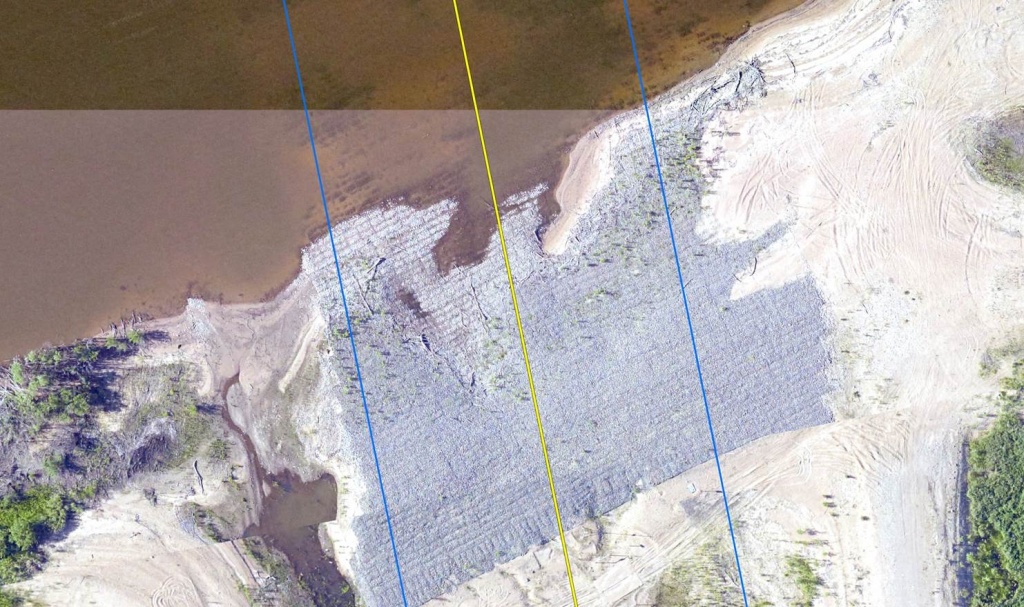

Частичный размыв инженерной защиты

Частичный размыв инженерной защиты магистрального трубопровода на пересечении крупной реки

Заказчику были переданы карта опасных экзогенных геологических процессов М 1:2000 и реестр участков с проявлением ЭГП.

По оценке заказчика работы были выполнены быстро и качественно. Аэросъёмка заняла всего 5 дней, а время камеральной обработки составило около месяца.
