Создание виртуальной модели Новгородского Кремля


В апреле 2014 НПК «Йена Инструмент» совместно с ОАО «Новгород АГП» выполнила съёмку исторического центра Великого Новгорода. За один день работы было произведено мобильное лазерное сканирование территории Новгородского Кремля, Ярославова Дворища, оборонительных сооружений окольного города и произведена аэрофотосъёмка с использованием БПЛА eBee.

Охрана объектов культурного наследия

Использовавшееся оборудование: система мобильного лазерного сканирования Optech LYNX Mobile Mapper и БПЛА eBee senseFly
Продолжительность полевых работ: 1 день
Отснятая территория: 26,5 га
Мобильная съемка: 30 мин
Аэрофотосъемка: 1 час
Геодезическое обеспечение: 4 базовых станции и 11 контрольных точек

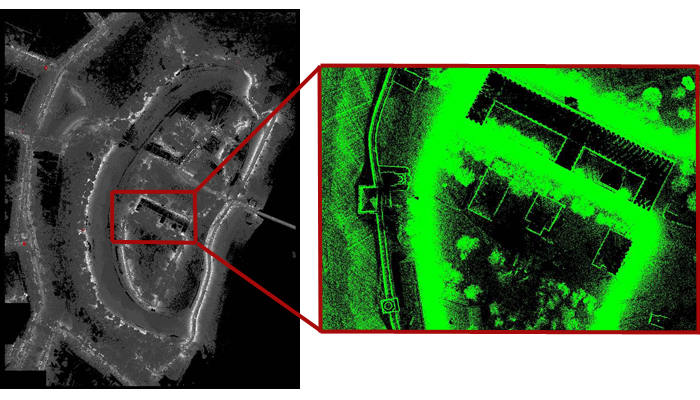

Данные мобильного лазерного сканирования
Данные мобильного лазерного сканирования (Optech LYNX Mobile Mapper)

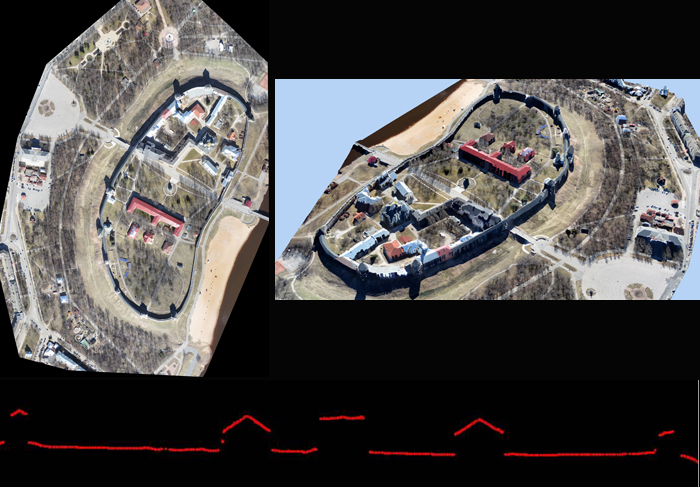

Данные аэрофотосъемки с БПЛА

Данные аэрофотосъемки с БПЛА

3D модель Новгородского Кремля

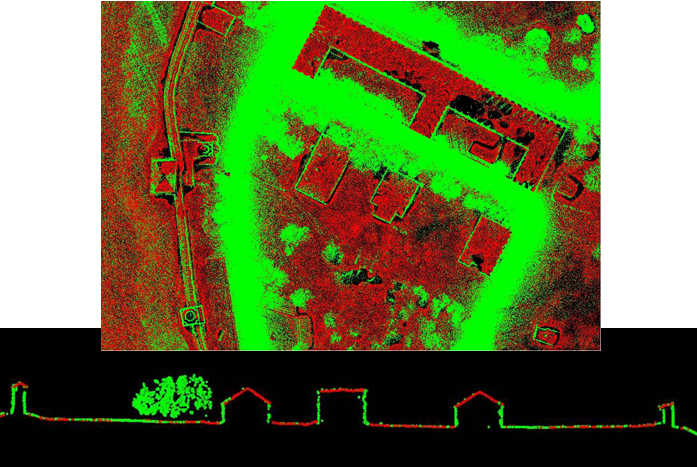

Результат совмещения данных лазерного сканирования и аэрофотосъемки

Данные, полученные в результате мобильного лазерного сканирования и аэрофотосъемки, удачно дополнили друг друга, что дало ряд преимуществ:

Дополнение данных МЛС
  • Съемка мертвых зон, недоступных для луча лазера (крутые откосы, территория за строениями и т.д.)
  • Оперативная площадная съемка для выполнения всех требований ТЗ
  • Съемка крыш для кадастрового учета

Дополнение данных БПЛА
  • Детальная съемка фасадов зданий, памятников, знаков и указателей на дорогах и т.д.
  • Создание высотной привязки для данных аэрофотосъемки
  • Данные фотофиксации для фотореалистичного моделирования

Заказчиком работ выступала городская администрация. Полученные данные – точки лазерных отражений, аэрофотомозаики, цифровые модели местности и архитектурных сооружений будут использоваться в дальнейшем всеми городскими комитетами:

  • архитектуры, градостроительства и земельных ресурсов
  • по строительству
  • по управлению жилищно-коммунальным хозяйством и охране окружающей среды,
  • по туризму,
  • по информатизации.

Материалы съемки помогут оценить состояние памятников архитектуры, определить качество дорожного покрытия и запланировать мероприятия по его улучшению и дальнейшему развитию сети дорог, провести кадастровый учет земель и зданий и станут основой при создании виртуальных туров по историческим местам города.


Моделирование памятников архитектуры

3D модель собора Святой Софии
