РУСАЛ ВАМИ, глиноземный завод «Friguia», Республика Гвинея


ПК «Йена Инструмент» по заказу компании «РУСАЛ» и ОАО «РУСАЛ ВАМИ» вы­полнен проект по восстановлению исполнительного гене­рального плана и созданию исполнительной документации инженерных сооружений и технологического оборудования глиноземного завода «Фригия» (г. Фрия, Республика Гвинея, Африка). Проект реализовывался для решения задач по ре­конструкции и дальнейшему развитию действующего глино­земного завода.

Создание технической документацииВосстановление технической документации

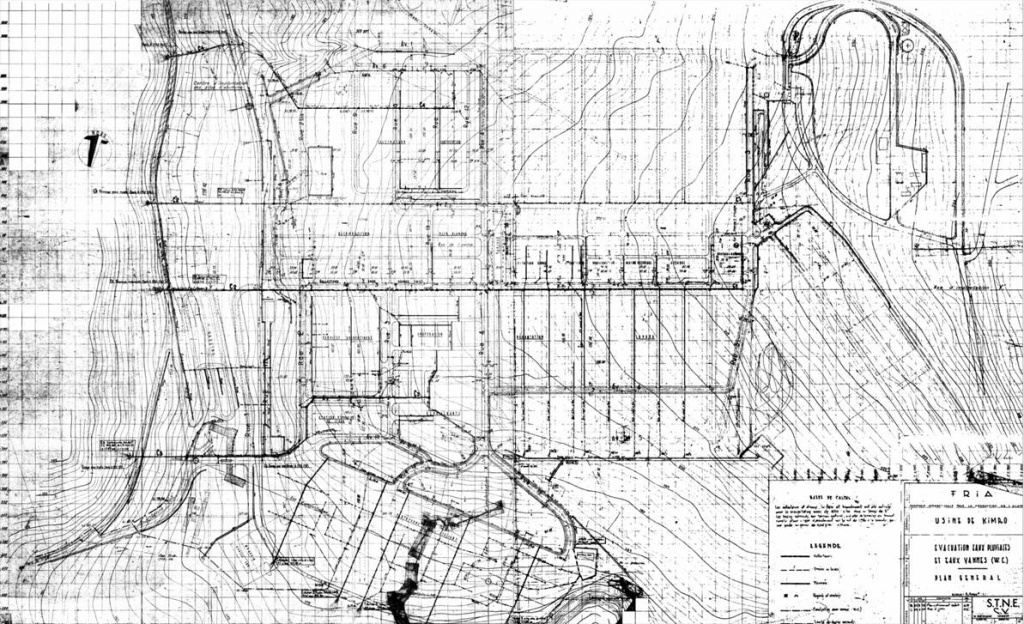

Имевшийся в наличии
бумажный топоплан территории завода

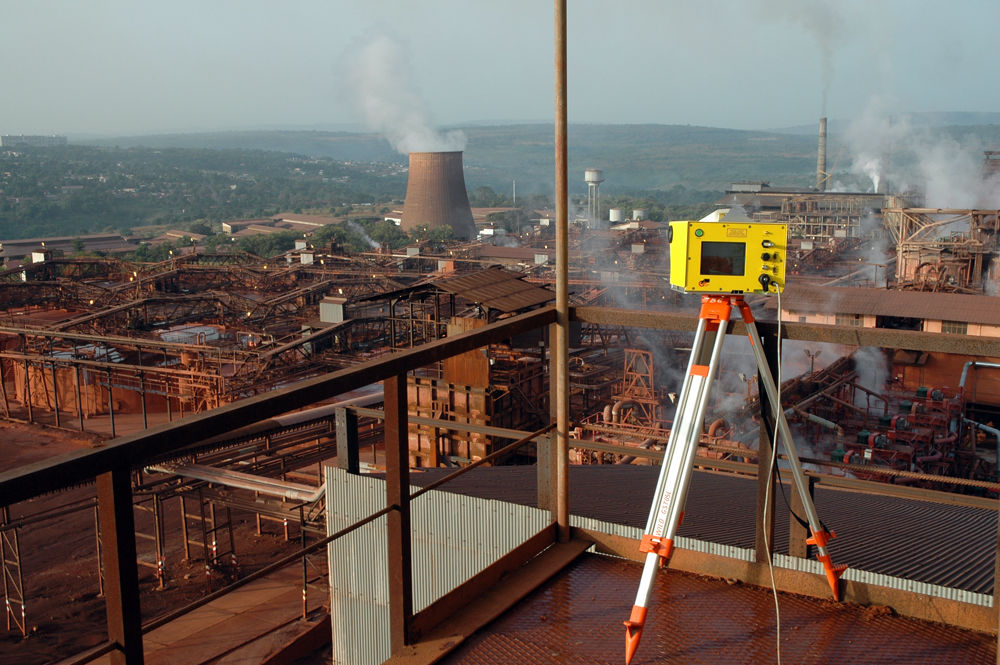

Территория завода. Начало съемки наземным лазерным сканером ILRIS Optech

Общая площадь съемки и сканирования завода с приле­гающей к нему территорией составила 285 га. Более 80% территории завода представляет собой сложное переплете­ние разнотипных коммуникаций с высокой насыщенностью различными узлами и агрегатами. Проведение работ ослож­нялось наличием элементов химического производства и сильной запыленностью. Полевые работы были выполнены за 1 месяц бригадой из 8 человек. Такая высокая производительность была достигнута за счет совмещения технологий лазерного сканирования с традици­онными методами производства геодезических измерений и высокого профессионализма исполнителей проекта. Весь проект был выполнен всего за 3 месяца.

Для трансформирования данных в систему координат за­вода была создана опорная геодезическая сеть. Для этого использовались приемники спутникового позиционирования (ГЛОНАСС/GPS) компании NovAtel Inc. Привязка контрольных точек сканируемых объектов выполнялась относительно пунктов сгущения опорной сети с применением высокоточ­ных электронных тахеометров.

При выполнении работ по сканированию были задейство­ваны два лазерных сканера:

  • Optech ILRIS-36D, который позволяет с высокой точно­стью проводить измерения объектов, расположенных на удалении до 1700 м;
  • Faro LS 880, обеспечивающий на средних дальностях точность порядка 2 мм.

Сканер Optech обеспечивал масштабность съемки заво­дской территории и цехов, а сканер Faro LS позволял с вы­сочайшей точностью детализировать элементы отдельных инженерных сооружений и агрегатов. Использование ПО PolyWorks компании InnovMetric Software Inc. позволило объединить полученные данные от этих двух сканирующих систем, оценить их точность и привести к единой системе координат. Благодаря великолепному алгоритму уравнива­ния сканов в PolyWorks, задействованному при сшивке (само сканирова­ние проводилось без использования маркеров и сфер за исключением привязочных сканов)позволило значительно сократить время выполнения как полевых, так и камеральных работ, обеспе­чивая при этом требуемую точность.

По мере выполнения полевых измерений данные опера­тивно поступали в камеральный отдел, располагающийся в Москве. В результате проведения камеральных работ, со­гласно технического задания, в едином координатном про­странстве были созданы:

  • генеральный план территории завода (М 1:500 в объёме 85 га.),
  • топографический план прилегающей территории (М 1:2000 в объёме 200 га.),
  • трехмерная модель поверхности земли территории за­вода,
  • трехмерные твердотельные модели 18 крупных объек­тов с высокой степенью детализации элементов,
  • двухмерные чертежи (проекции, сечения).

Топосъемка, картографированиеТопосъемка, картографирование
Топосъемка, картографирование

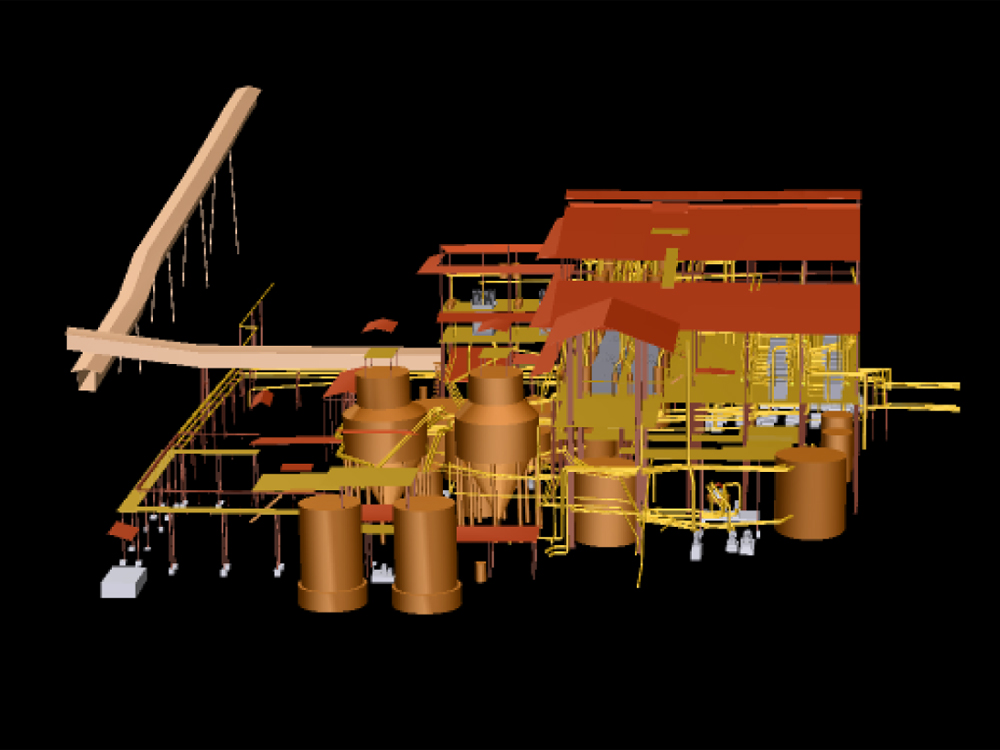

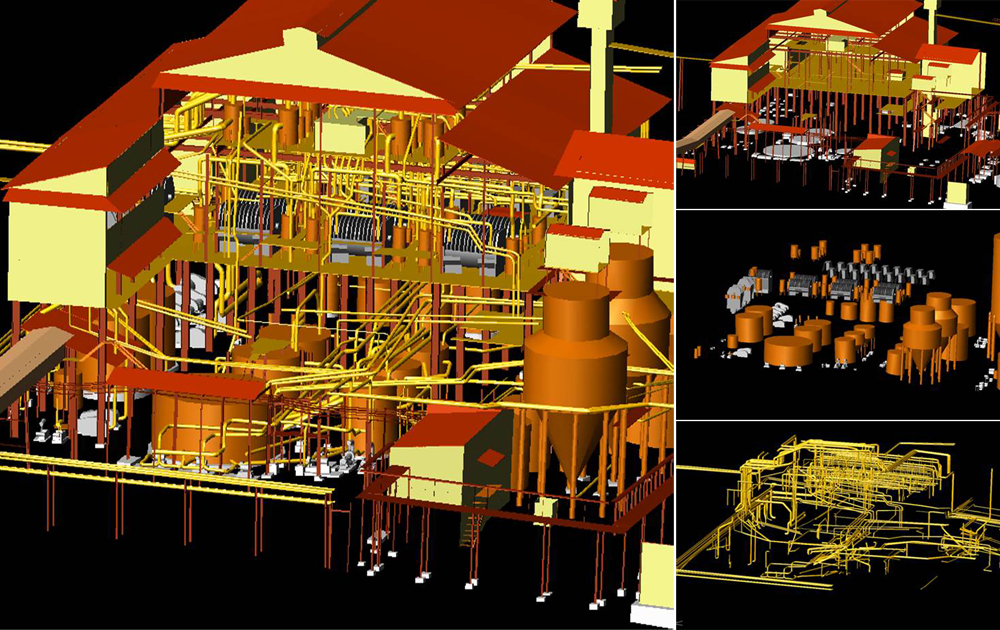

Трехмерные твердотельные модели технологического участка "Белая фильтрация" - объект целиком и разделенный на функциональные элементы - каркас, контейнеры, трубопроводы
Топосъемка, картографирование

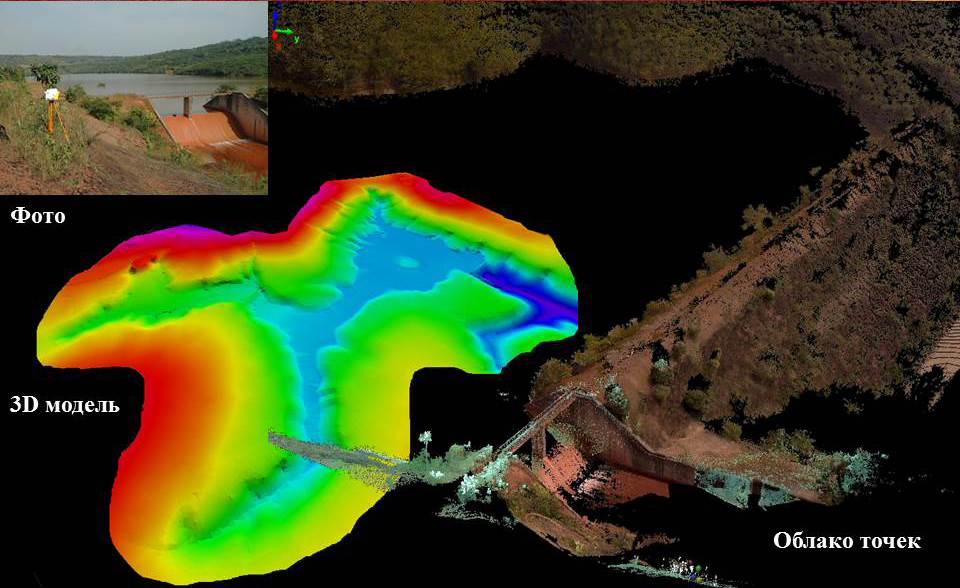

Топосъемка шламового поля - фото объекта, облако точек, текстурированное фотоснимками и трехмерная модель

Топосъемка, картографированиеТопосъемка, картографирование

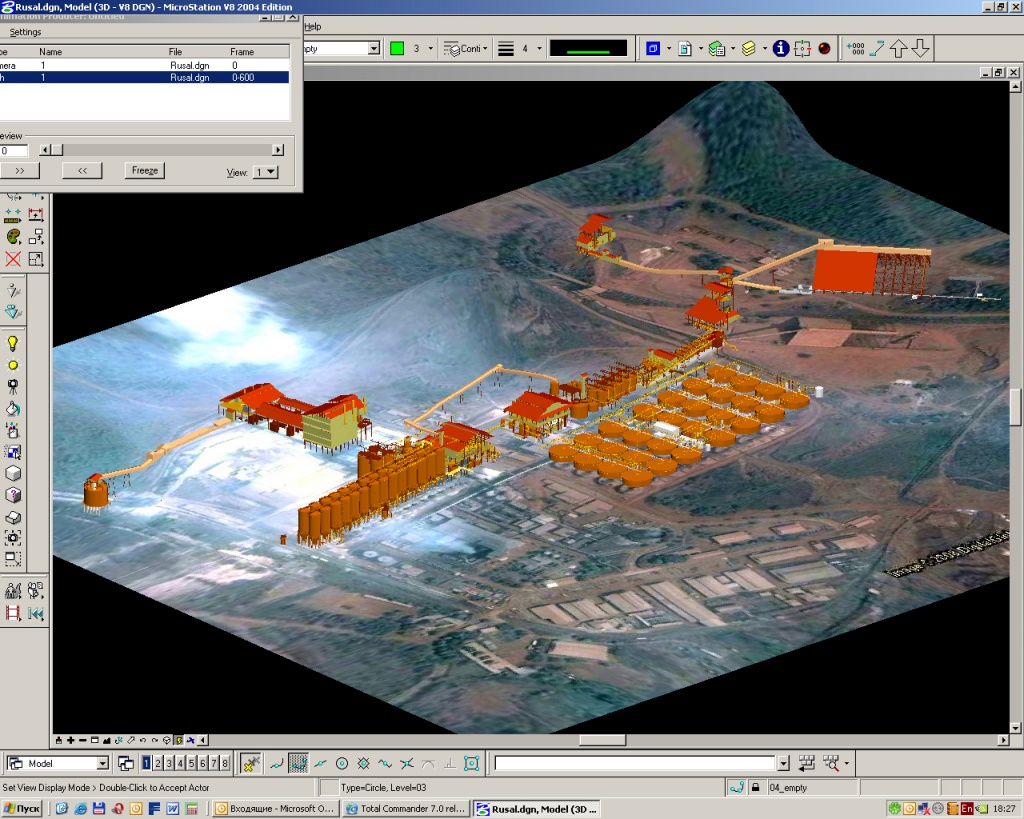

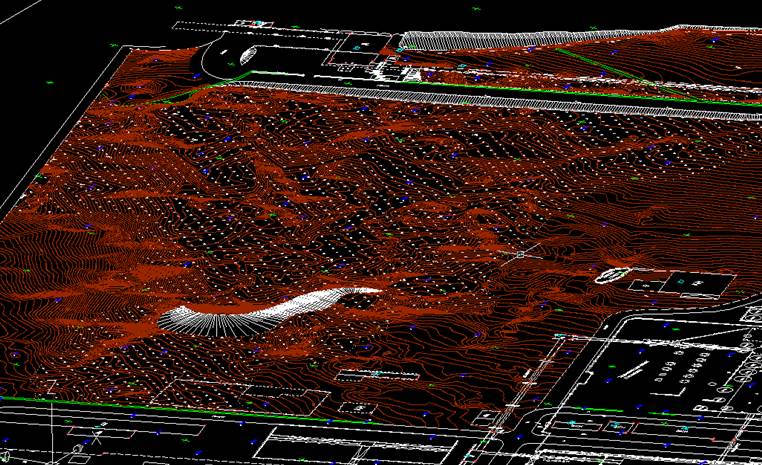

3D модели объекта, "посаженные" на карту Цифровой топографический план территории завода
Проект доказал перспективность совмещения традицион­ных технологий с методами лазерного сканирования для создания генерального плана предприятия, трехмерного мо­делирования и подготовки технической документации. Эко­номическая эффективность, сроки и качество выполненных работ полностью подтвердили правильность сделанного выбора.
