Североонежский бокситовый рудник, Архангельская область


Настоящий проект был выполнен специалистами НПК «Йена Инструмент» в рамках подготовки к выполнению работ по внедрению на ОАО «Североонежский бокситовый рудник» системы ведения горно-графической документации в цифровом виде.

Основанием для выполнения работ стала необходимость в систематизации геологических и маркшейдерских данных, автоматизации процессов обработки маркшейдерских измерений и составления планов ведения горных работ на среднесрочную перспективу, организации системы хранения и контроля геолого-маркшейдерской информации, а также в целях повышения безопасности проведения маркшейдерских замеров на рабочих бортах разрабатываемого карьера.

Объект работ представлял собой открытую горную выработку (карьер) по добыче бокситосодержащей руды открытым способом. Размер карьера - 1000х3000 метров с глубиной 200 метров.

Северо онежский бокситовый рудник - склоновые процессыСеверо онежский бокситовый рудник - склоновые процессы

Особенностью объекта стало его расположение в заболоченной местности. Слой болотистого грунта, достигавший мощности 1,5 метра, лежал на суглинистом слое, в связи с чем наблюдались неконтролируемые обрушения (сползания) верхнего болотистого слоя по верхней бровке верхнего уступа. В связи с этой особенностью проведение маркшейдерских замеров по верхнему уступу рабочего борта представлялось практически невозможным.

Съёмка участка борта длиной около 150 м выполнялась с трёх точек установки прибора. Это было обусловлено изрезанностью борта и, как следствие, наличием мёртвых зон. Время, затраченное на съёмку, составило около полутора часов.

Ведение горно-графической документацииВедение горно-графической документации

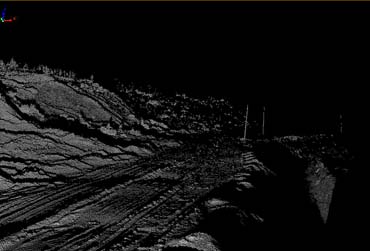

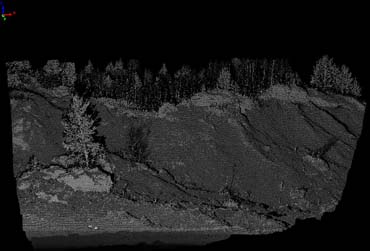

Облако точек лазерных отражений

Результатом работы явились полилинии, описывающие верхнюю и нижнюю бровки борта. Полилинии были построены на основе единого облака точек. Также была построена полигональная модель борта.

Облако точек лазерных отражений, сканер Optech, объем отвалов

Выполненный проект открыл для маркшейдеров ОАО «Североонежский бокситовый рудник» принципиально новые перспективы. Внедрение на предприятии инновационной технологии, основанной на использовании наземного лазерного сканера Optech ILRIS, существенно упростило, ускорило и сделало гораздо корректней ведение горно-графической документации, дав возможность проводить маркшейдерские вычисления, отрисовывать бровки, создавать поперечные профили, цифровые планы рельефа, определять объемы взорванных масс и продукции на складах, обрбатывать геологические данные, генерировать отчеты, а также планировать горные работы на будущее.
