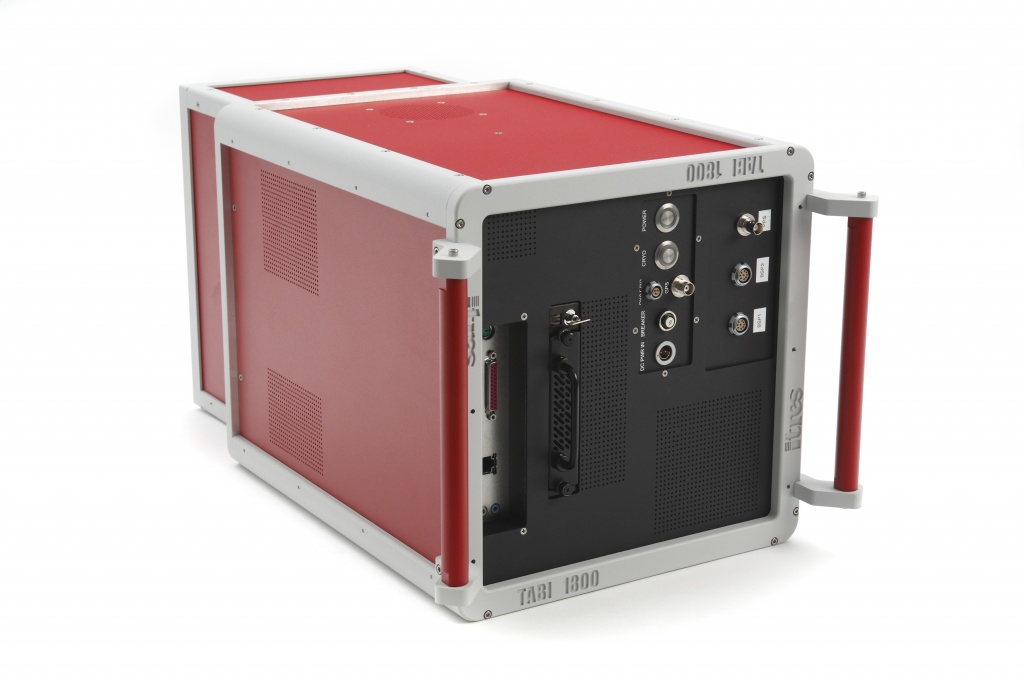

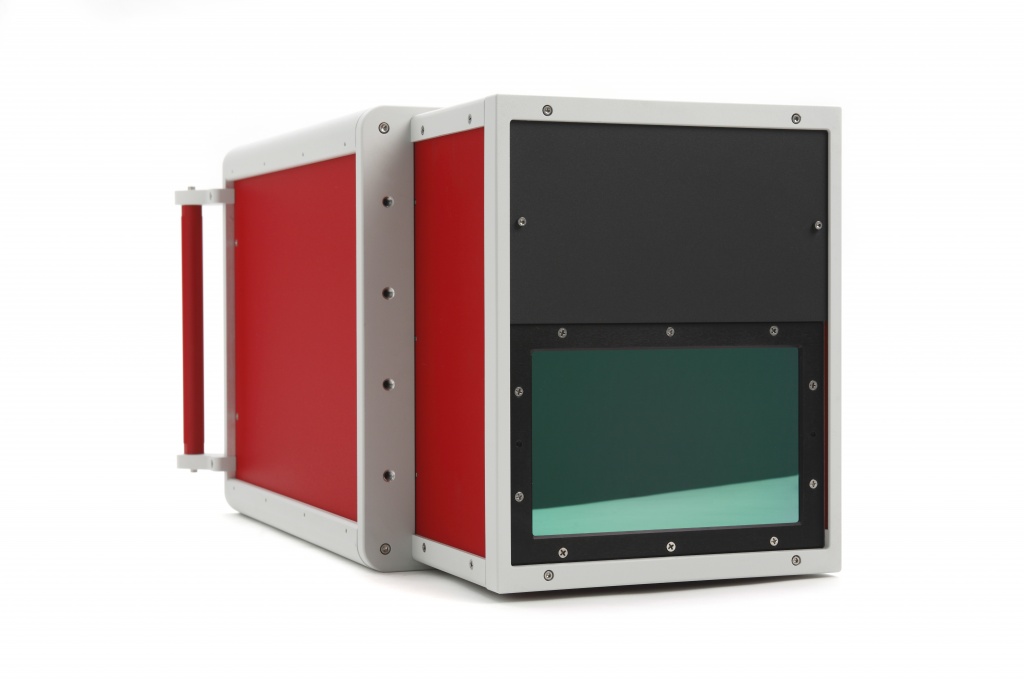

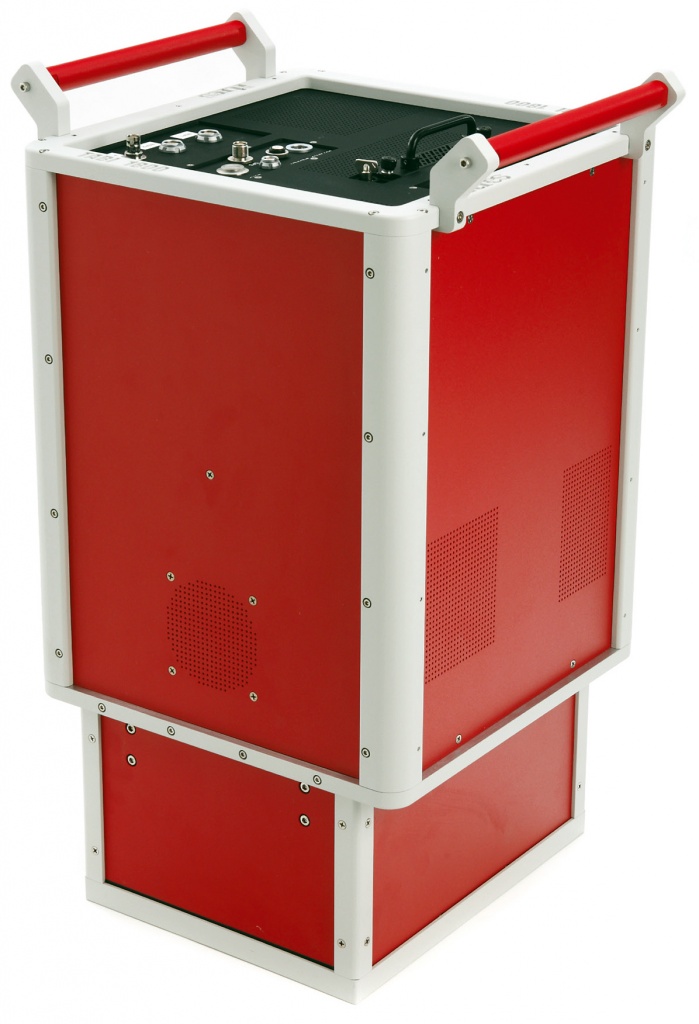

TABI-1800 – тепловизионная широкополосная бортовая камера
TABI-1800 – это тепловизионная многоканальная камера с повышенной чувствительностью системы и увеличенной до 1800 пикселей шириной кадра. Сенсор имеет высокочувствительный детектор MCT, который позволяет пользователям видеть различие в температуре до 0,1° C. Новый широкополосный 1800-пиксельный сенсор позволяет выполнять картографирование больших пространств в очень небольшой промежуток времени, что делает съемку еще более эффективной.
В сенсор встроены контроллер и цифровая записывающая система. Такая конструкция облегчает установку в стандартный порт для фотооборудования, присутствующий на самолетах и вертолетах различного типа.
Встроенный IMU (опционально). Специальная высокопроизводительная оптика с ограничением дифракции.
Особенности сенсора
- Реагирует в 4 раза быстрее, чем аналоги неохлаждаемого типа
-
Дает разрешение снимка от 10 до 50 см при установке на самолет (и еще лучше с вертолета)
-
Повышенная температурная чувствительность (эквивалентная шуму разность температур <0.05° C)
-
Ширина кадра 1800 пикселей
Области применения
- Вычисление потери тепла в жилых домах и на промышленных предприятиях
-
Мониторинг чрезвычайных ситуаций
-
Картографирование ЛЭП
-
Определение влажности почвенного покрова
-
Поиск карстовых полостей
-
Съемка трасс подземных трубопроводов
-
Определение минералогического состава подстилающей поверхности
-
Стратиграфия и структурная геология
-
Вулканология
|
Технические характеристики сенсора
|
TABI-1800
|
|
Тип сенсора
|
Полного внутреннего отражения с системой циркулирующего охлаждения MCT
|
|
Спектральный диапазон
|
Средний инфракрасный, 3,7 – 4,8 микрон
|
|
Спектральные каналы
|
1
|
|
Ширина кадра
|
1 800 пикселей
|
|
Общий угол съемки (FOV)
|
400
|
|
Пространственное разрешение (iFOV)
|
0,405 мрад (+/- 10%)
|
|
f/#
|
f/2
|
|
Размер пикселя
|
15х15 микрон
|
|
Динамический диапазон
|
14 бит (16384:1)
|
|
Частота кадров
|
90 - 100 кадров/сек
|
|
Эквивалентная шуму разность температур (NEDT)
|
<0,05K
|
|
Эксплуатационные характеристики
|
TABI-1800
|
|
Температура эксплуатации / хранения
|
от -10°C до +40°C / от -20°C до +60°C
|
|
Влажность эксплуатации / хранения
|
20-50% / 0-90% без образования конденсата
|
|
Максимальная высота полета
|
5 485 м (без давления, без конденсации)
|
|
Габариты / вес / энергопотребление
|
TABI-1800
|
|
Корпус с блоком управления
|
35,5 х 61,4 х 39,6 см / 31 кг
|
|
Дисплей 15”
|
42,3 х 32,2 х 10,3 см / 10 кг
|
|
Длина проводов
|
3 м
|
|
Энергопотребление
|
24-32В, 8А постоянного тока (стандартно, без IMU)
|
|
Управление
|
TABI-1800
|
|
Дисплей
|
15”, читаемый при солнечном освещении, с разрешением 1 024 х 768 пикселей (более высокое разрешение доступно)
|
|
Оператор
|
Управление при помощи клавиатуры, операционная система Windows™
|
|
Режим реального времени
|
Демонстрация текущего изображения, автоматическая диагностика состояния датчика, индикатор уровня сигнала
|
|
Удаленная диагностика
|
Возможен контроль через интернет
|
|
Система хранения данных
|
Твердотельные накопители
|
|
Возможность управления несколькими сенсорами
|
MuSICTM System позволяет управлять до 5 различными сенсорами ITRES
|
Система обработки данных
- Программное обеспечение для обработки данных на базе Linux или Windows
-
Программное обеспечение для воспроизведения (Quicklook)
-
Генерация данных в формате 16-32 бит BIP, совместимые с ENVI.
-
(Возможны форматы BIL, BSQ)
-
Вывод вспомогательных данных QC в формате ASCII - синхронизация, отношение, регистрация, данные GPS и данные мониторинга состояния датчиков
-
Вывод диагностической информации
-
Выбор диапазона выхода
Система геопозиционирования
- Интеграция GPS с POS AV (доступны другие системы)
-
Синхронизация данных (GPS, ориентация и потоки изображений)
-
Прецизионная точность позиционирования
-
После настройки пакета нет необходимости в опорных точках
-
Специальное крепление для стабилизации (опция)
-
Программное обеспечение геокоррекции/ортокоррекции
-
Функция выбора лучшего пикселя надира для мозаики
-
Принимает входные данные Lidar, Ifsar и USGS DEM.
-
Используемый алгоритм ближайшего соседа - поддерживает радиометрическую точность
-
Отдельно хранит вспомогательные данные (например, вектор наведения, матрицу высот).
Производительность
- Практические эксплуатационные допущения: поперечное перекрытие 30%, 3,5 минуты на разворот, мозаика из 8 линий, зигзагообразная траектория полета, скорость передачи кадров от 90 до 110 Гц
-
до 40 км2 в час при пространственном разрешении съемки 15 см (на скорости 160 узлов)
-
до 120 км2 в час при пространственном разрешении съемки 50 см (на скорости 160 узлов)
-
до 180 км2 в час при пространственном разрешении съемки 75 см (на скорости 160 узлов)
-
до 240 км2 в час при пространственном разрешении съемки 100 см (на скорости 160 узлов)
-
Тип датчика (охлаждаемый MCT)
-
Время отклика в 4 раза меньше чем у неохлаждаемого болометра
-
Разрешение снимка от 10 до 50 см с самолетов с неподвижным крылом (более высокое разрешение с вертолетных платформ)
-
Повышенная тепловая чувствительность (NEDT <50 мК)
Пространственное разрешение и высота полета
Разрешение от 10 см до 1,25 м возможно при 160 узлах не герметичного самолета
-
Пример: пиксель 0,5м, высота полета 4 050 футов над землей, скорость носителя 160 узлов
Геокоррекция в полете и идентификация аномалии
- Радиометрическая калибровка и географическая привязка применяются перед посадкой
-
Специальные алгоритмы могут обнаруживать аномалии и предоставлять GPS местоположение почти в реальном времени с помощью IPSTM
