Аэрофотокамера UltraCam


НАШИ ПРОЕКТЫ

Маркшейдерские работы

Воздушное лазерное сканирование и цифровая аэрофотосъемка


Технология воздушного лазерного сканирования

Воздушное лазерное сканирование - это в оптико-механическое сканирование местности лазерным лучом, пульсирующим с высокой частотой, приеме и регистрации отраженного от поверхности объекта сигнала (импульса), определении дальности от точки излучения до точки отражения и вычислении координат точки отражения.

Для обеспечения возможности вычисления координат точек лазерных отражений (ТЛО) система воздушного лазерного сканирования  имеет в своем составе систему определения положения и ориентации, обеспечивающую на основе ГНСС и инерциальных измерений определение положения и ориентации сканирующей лазерной системы в момент испускания импульса. Это позволяет получить облако точек лазерных отражений с известными пространственными координатами, обладающее высокой плотностью (несколько точек на м2).

монтаж воздушного лазерного сканера

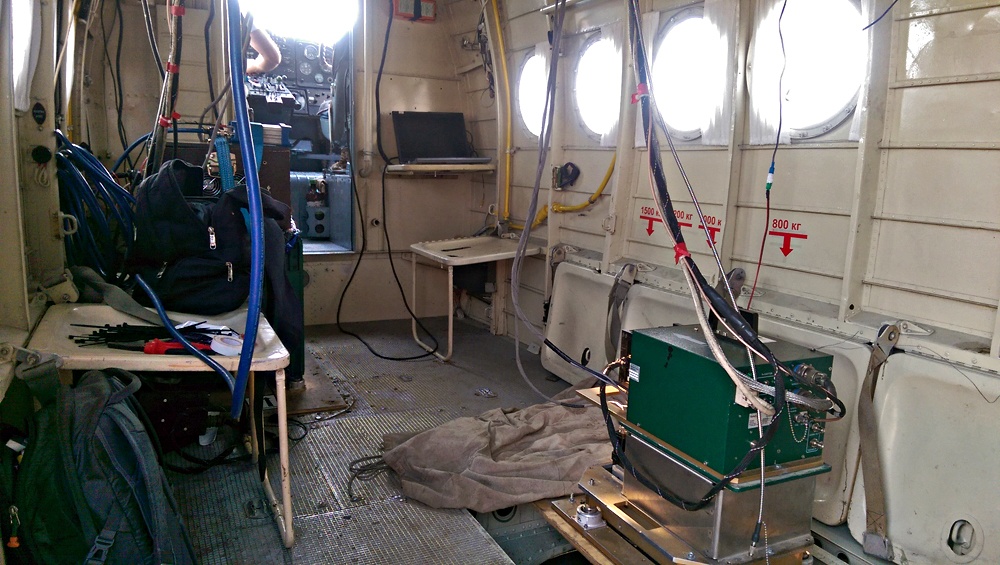

Монтаж воздушного лазерного сканера ALTM Optech на борту самолета АН-2

Совместная обработка данных, получаемых системой воздушного сканера, позволяет создавать все типы топографо-геодезической и картографической продукции и многое другое:

  • Цифровые модели рельефа высокой точности
    В решении этой задачи воздушное лазерное сканирование имеет неоспоримые преимущества, т.к. эта технология обеспечивает высокую точность съемки и плотность точек и позволяет получить координаты точек лазерных отражений даже под кронами деревьев в залесенной местности

  • Топографические планы вплоть до масштаба М 1:500
  • Трехмерные модели местности (застроенных территорий, зданий, сооружений)

  • Обследование объектов электросетевого хозяйства (высоковольтных линий, подстанций и пр.)

  • Обследование объектов транспортной  инфраструктуры

Компания Optech (Канада) - крупнейший производитель лазерных сканирующий систем. Линейка сканеров Optech представлена не только воздушными системами ALTM, но и мобильными картографическими системами LYNX, наземными ILRIS и знаменитыми маркшейдерскими сканерами CMS.

Как правило,вместе с воздушным лазерным сканером на борт устанавливается и аэрофотокамера, так что сканирование ведется одновременно с аэрофотосъемкой. Это позволяет получить дополнительную информацию о местности и создать ортофотопланы.

 Воздушное лазерное сканирование  Цифровая аэрофотосъемка
 Воздушное лазерное сканирование  Цифровая аэрофотосъемка

Современные широкоформатные аэрофотокамеры, такие как UltraCam Eagle (Vexcel Imaging, Австрия) позволяют получать аэрофотоснимки с разрешением на местности порядка 3–5 см, а новая версия программного обеспечения UltraMap 4.0 теперь может производить обработку аэрофотоснимков с получением цифровой модели РЕЛЬЕФА (ЦМР). Так что потребность использования воздушного лазерного сканера с камерами Vexcel UltraCam вовсе отпадает.

Vexcel UltraCam установка на Diamond

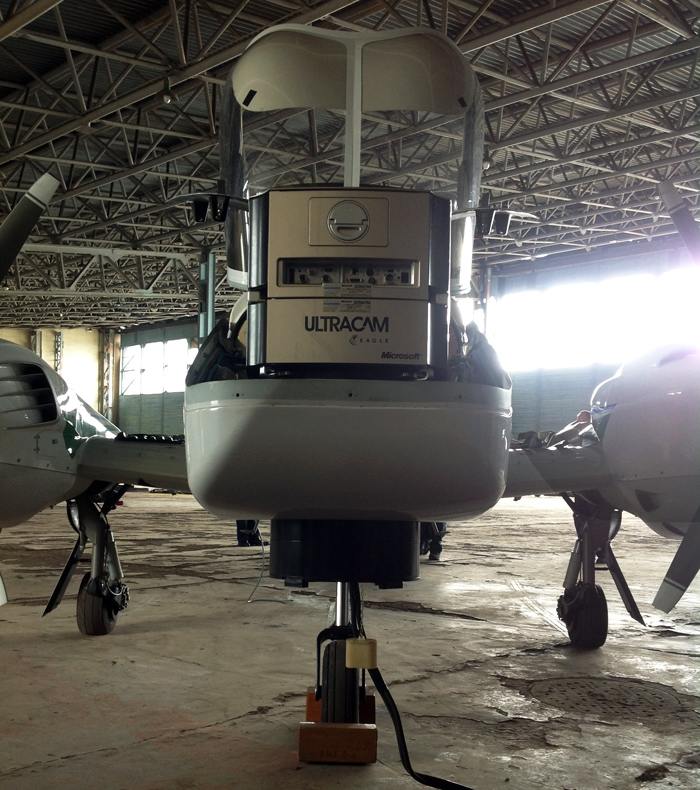

 Монтаж аэрофотокамеры Vexcel UltraCam Eagle на борту самолета Dimond-42 был осуществлен сертифицированными специалистами НПК "Йена Инструмент". Для данного проекта разработана специальная облегченная конфигурация камеры, позволяющая установить ее на маленький самолет

Преимущества технологии
  • Современные аэрофотокамеры позволяют вести съёмку в трех спектральных диапазонах (панхроматическом, цветном (RGB) и в ближнем инфракрасном диапазоне (NIR)), а также производить надирную и наклонную аэрофотосъемку одновременно. Это значительно сокращает стоимость работ.
  • Аэрофотокамеры Vexcel UltraCam имеют сменные объективы с разным фокусным расстоянием, благодаря чему съемку можно вести на разной высоте (от 900 до 9 000 м), так что пользователь камеры не ограничен в выборе типа самолета для съемки
  • Огромный размер кадра (максимальный - 37,800 x 5,200 пикселей у новой аэрофотокамеры UltraCam Condor) позволяет сократить время съемки, а следовательно - бюджет.

Австрийская компания Vexcel Imaging - производитель широкоформатных аэрофотокамер UltraCam. Компания создает универсальные системы, которые можно использовать в проектах разных масштабов, для самых разных отраслей. Высокая производительность, простота и удобство работы с аэрофотокамерами UltraCam позволяют команде из одного-двух человек в короткие срока реализовать всю технологическую цепочку - от проектирования и выполнения полета до получения готовых снимков, ортофотопланов и ЦММ, увидеть и оценить результат своей работы. НПК "Йена Инструмент" - эксклюзивный представитель компании на территории России и стран СНГ.

К.В.Васин, руководитель аэросъемочного отдела НПК "Йена Инструмент":
Аэрофотосъемка Vexcel UltraCam
"Исходя из опыта работы со многими аэросъемочными комплексами, от аналоговых камер, снимающих на пленку, до цифровых аэрофотокамер различных производителей, могу сказать, что большое значение при работе в воздухе, на борту самолета, имеет качество, удобство и продуманность программного интерфейса и всех элементов управления системой. Кроме изобразительных и точностных характеристик аэрофотокамер UltraCam особенно хочется отметить высокий уровень программного обеспечения , как связанного с управлением системой в полете, так и с последующей фотограмметрической и фотометрической обработкой цифровых изображений в программном комплексе UltraMap.
Возможность контролировать качество получаемых снимков на борту в режиме реального времени и оперативное управление параметрами коррекции экспозиции сводит к минимуму необходимость корректировать изображение при обработке на земле.
Впечатляет скорость работы графической оболочки DragonFly пакета постобработки UltraMap, которая без видимых усилий и не предъявляя особых требований к аппаратному обеспечению компьютера, позволяет отображать огромные объемы информации, строить на лету и отображать накидные монтажи отснятых объектов, содержащих сотни снимков высокого разрешения.
Реализованная в UltraMap система распределенной обработки данных позволяет без каких-либо специальных настроек и оборудования объединять в вычислительную сеть любые, имеющиеся в распоряжении предприятия , вычислительные мощности - от обычных настольных ноутбуков до серверов".

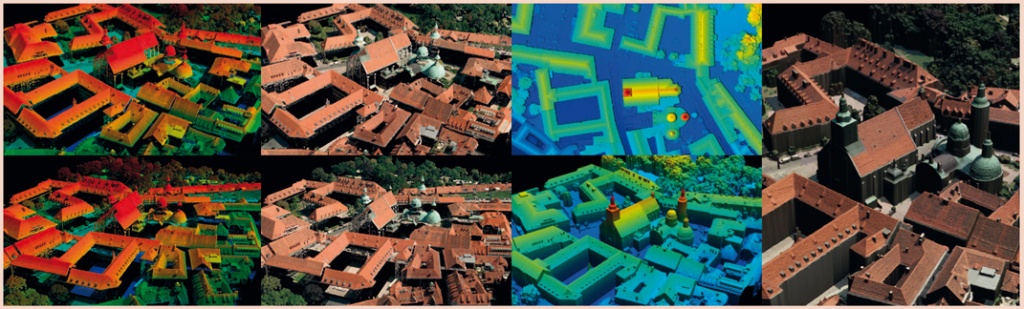

Цифровая модель рельефа
 Результат работы модуля UltraMap / DenseMatcher:  плотное облако точек и построение цифровой модели местности

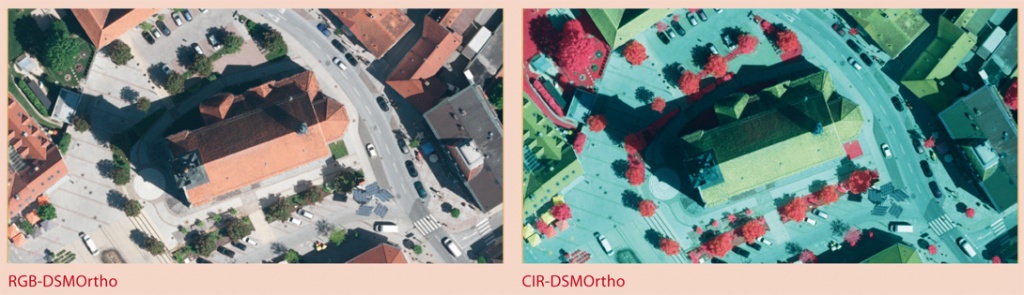

ЦММ Ортофото

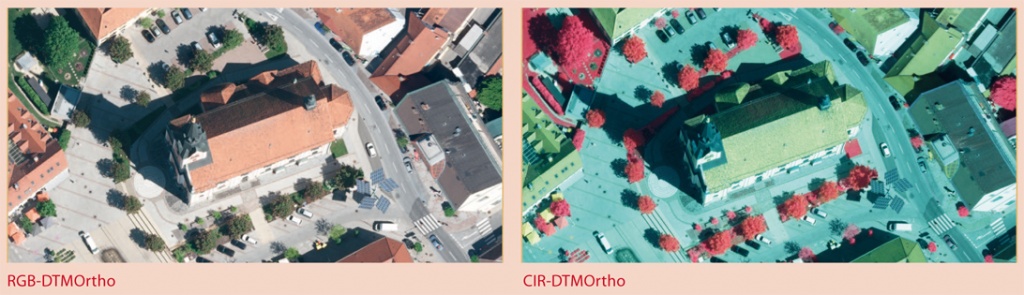

ЦМР Ортофото
Области применения
  • Инвентаризация земель
  • Картографирование обширных территорий, в том числе - городов
  • Аэрофотосъемка лесов и сельскохозяйственных угодий, в том числе, для создания разнообразных тематических карт (например, индексных карт)
  • Экологический мониторинг
  • Оперативное инспектирование зон бедствий
  • Мониторинг чрезвычайных ситуаций
