Астраханское газоконденсатное месторождение
Целью данной работы являлось получение достоверных данных о состоянии зданий и инженерных сооружений объекта «Вега», для повышения качества проектно-сметной документации, обоснования необходимости и определения объемов ремонтно-профилактических, строительно-монтажных и рекультивационных работ. Практика эксплуатации подземных емкостей объекта «Вега» свидетельствовала о наличии на нем ряда важных и сложных проблем, связанных с наличием интенсивных горно-геологических процессов, требующих комплексного решения. Имеющийся опыт использования подземных сооружений для целей длительного хранения углеводородов, радиоактивных и промышленных отходов, предъявляющих специальные требования с точки зрения экологической безопасности, показывает, что для нормального функционирования такого рода объектов постоянно требуется точная информация о строении, свойствах и механическом состоянии вмещающего их массива, а это невозможно без наличия надежных систем дистанционного мониторинга. Весьма перспективными для осуществления контроля состояния подземных резервуаров могут быть геофизические методы и методы технической диагностики. В достаточно специфических условиях объекта «Вега» для контроля механического состояния недр и, в частности, проведения деформационного мониторинга, была выбрана технология наземного лазерного сканирования. В данном проекте задача работ состояла в получении массива измерений и построении подробных пространственных моделей площадок и топографических планов прилегающих территорий.

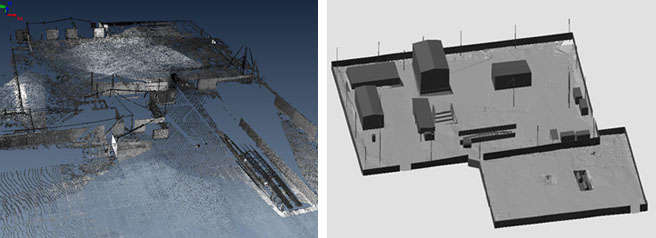

Сшитое и трансформированное облако точек на территорию площадок и

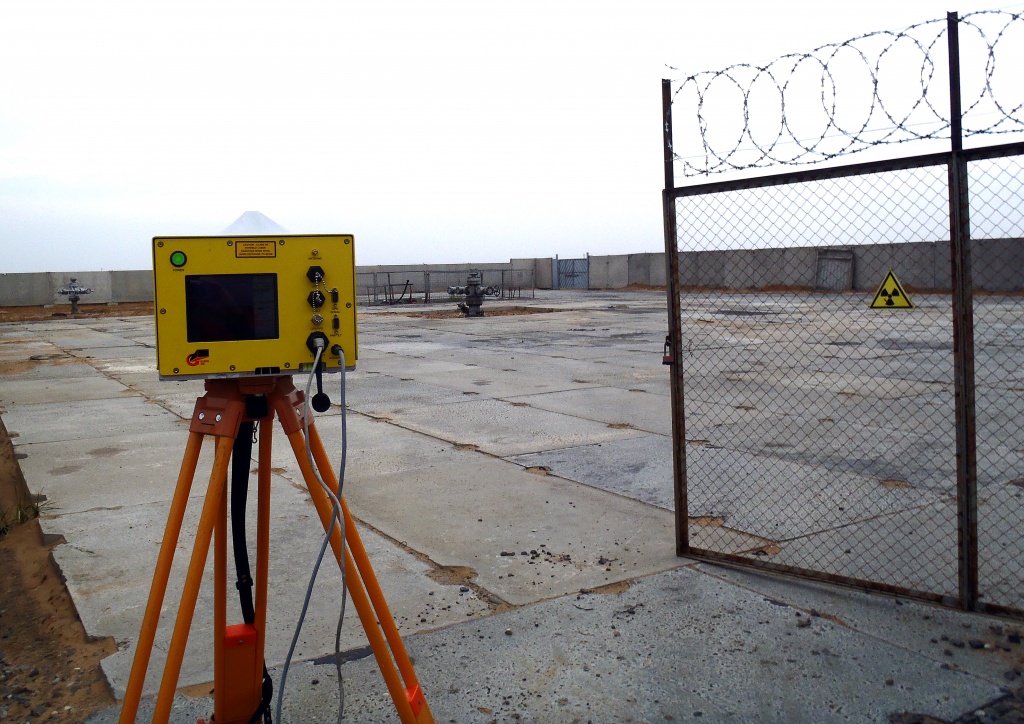

Исходными данными для проведения камеральных работ было облако точек, полученных в результате наземного лазерного сканирования. Сшивка данных сканирования выполнялась в полуавтоматическом режиме в среде Innowmetric Polyworks. После оценки качества сшивки и трансформации было выполнено построение полигональных триангуляционных моделей поверхности, а также создание векторных моделей сооружений. Окончательным результатом обработки точек наземного лазерного сканирования стали 3D-модели площадок, которые послужили основой для последующих измерений и геометрических построений. Кроме того, в рамках данного проекта заказчику были сданы топографические планы масштаба 1:500. Контурная часть и рельеф были созданы по точкам наземного лазерного сканирования. Рельеф отображен высотными отметками и горизонталями. Все горизонтали, их подписи и высотные отметки находятся на своей высоте. Сечение рельефа - 0.25 м. Все работы выполнялись в среде AutoCAD Civil 3D 2010.
