Аэросъёмка под проектирование железной дороги Элегест-Кызыл-Курагино


Optech ALTM Gemini
Optech ALTM 3100EA eqdc_jena_Железная_дорога_Элегест-Кызыл-Курагино_АФС_ВЛС.jpg
CS
Система координат местная
Система высот Балтийская
OPV
Масштаб 1:2 000
Детальность 12 см
Площадь
Протяжённость 420 км

Аэросъёмочные работы проводились под проектирование железной дороги. Было произведено воздушное лазерное сканирование и аэрофотосъемка. В проекте использовалась воздушная лазерная сканирующая система ALTM Optech и аэрофотокамера Rollei. Согласно Технического задания средняя ошибка определения плановых координат точек лазерных отражений относительно ближайшей базовой станции составляла не более 0,3 м, определения высотных координат  – не более 0,15 м. Размер пикселя аэроснимка на земле – не более 0,20 м. Продольное перекрытие между снимками составляло 40%. Аэросъёмочные работы заняли 2 дня.

 Аэросъемка железных дорог  Аэросъемка жд

По результатам аэрофотосъёмки были созданы следующие материалы:
  • Цифровая модель рельефа (ЦМР),
  • Ортофотопланы масштаба 1:2000 с плановой точностью ортофотомозаики не хуже 0,25 м для наземных объектов
  •  Топографические планы масштаба 1:2000 с сечением горизонталей 1 м
На обработку данных было потрачено 2 недели

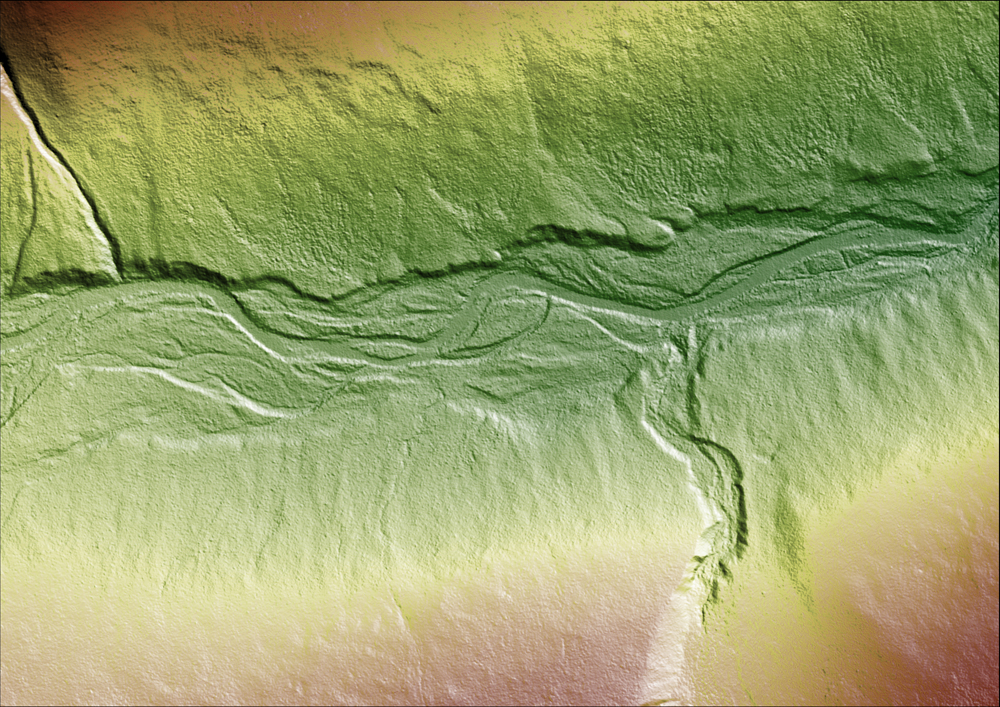

Цифровая модель рельефа
Цифровая модель рельефа
Топоплан Курагино
Топографический план
