Построение фасадных чертежей объектов музея-заповедника "Абрамцево"

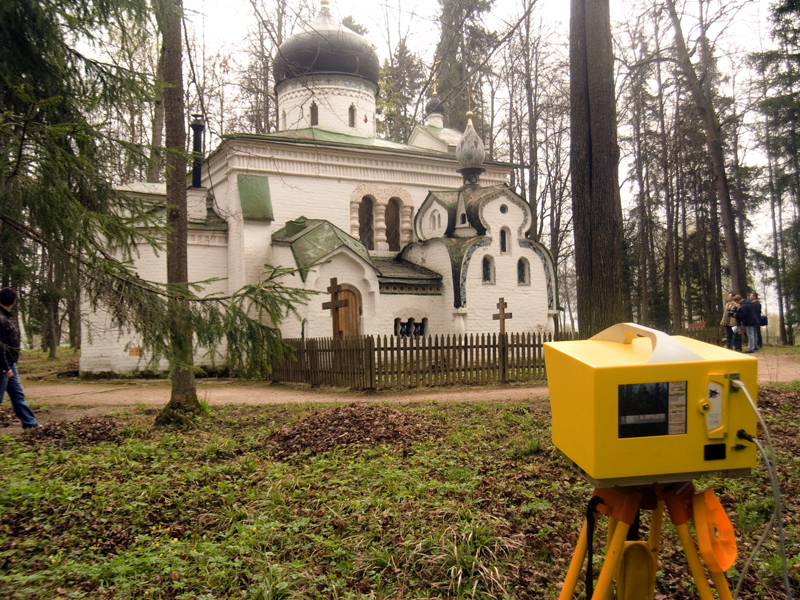

Охрана объектов культурного наследия, Абрамцево

Работы проводились в рамках подготовки к реставрации объектов Государственного историко-художественного и литературного музея-заповедника "Абрамцево". Перед специалистами НПК «Йена Инструмент» стояла задача провести трехмерное лазерное сканирование и построить фасадные чертежи всех зданий в цифровом виде.

Выполнение работ осуществлялось в два цикла:

1. Полевые работы - 1 неделя
2. Камеральные работы – 1 месяц

Наземное лазерное сканирование осуществлялось лазерной сканирующей системой ILRIS Optech. В результате полевых работ были получены наборы измерений в виде данных лазерного сканирования – сканы, представляющие собой массив точек описывающих геометрию объектов.

Следующим этапом работ была обработка полученных измерений. Обработка включала в себя:

  • Конвертацию полученных данных в текстовый формат одновременно с формированием файлов с цифровым фотоизображением;
  • Импорт данных в программу обработки в виде отдельных сканов с соответствующими параметрами;
  • Сканы, выполненные с одной точки установки прибора, сшивались между собой по характерным точкам, попавшим в зону перекрытия сканов
  • После сшивки все сканы были увязаны между собой и уравнены
  • В результате были получены единые цифровые трехмерные модели объектов
  • Последним этапом камеральной обработки являлось построение триангуляционных моделей объектов

Охрана объектов культурного наследия, Абрамцево

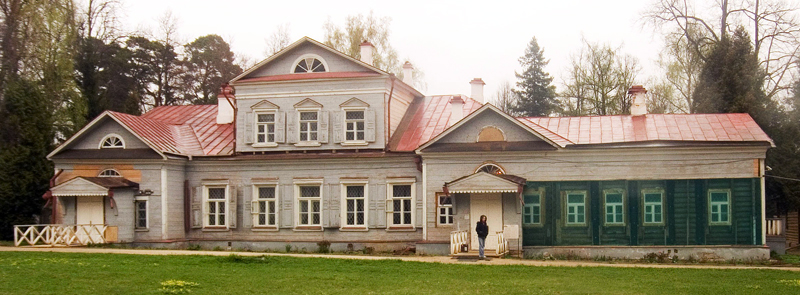

Главный усадебный дом, фото

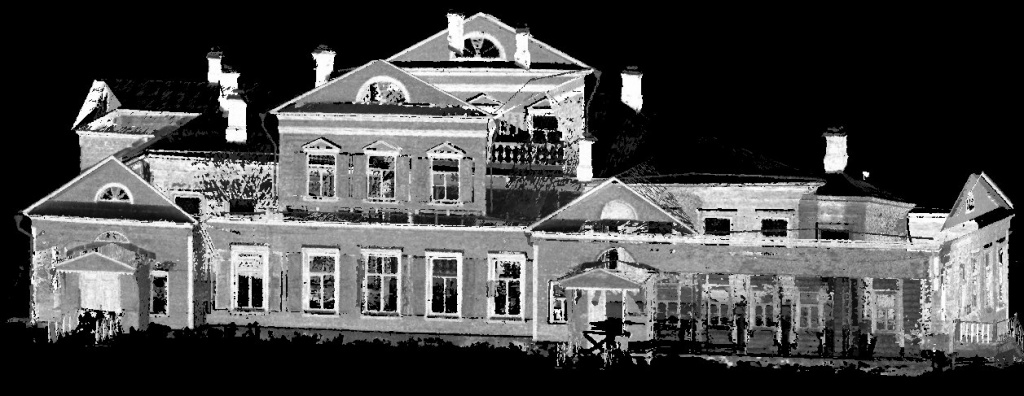

3D модель объекта

Главный усадебный дом, цифровая 3D модель

Триангуляционная модель объекта

Главный усадебный дом, триангуляционная модель

Фасадный чертеж

Главный усадебный дом, фасадный чертеж

Процесс отрисовки фасадов производился в программе AutoCad и состоял из нескольких этапов:

  1. Проецирование точечных фасадов 3D моделей на вертикальную плоскость
  2. Отрисовка элементов фасадов объектов
  3. Нанесение размеров на фасадные чертежи объектов

Проект, выполненный специалистами НПК «Йена Инструмент», показывает, что при проведении реставрационных работ на сложных объектах целесообразно применять технологию лазерного сканирования, не уступающую по точности традиционным геодезическим методам, но превосходящую по скорости, точности, а главное по объёму и наглядности получаемой информации.

Кроме того, после сканирования в цифровом виде сохраняется вся информация о геометрии здания с заданной степенью подробности. В любой момент при возникновении необходимости можно обратиться к этим данным и снять недостающие измерения с модели.

Информацию, полученную с помощью лазерных систем при проведении реставрационных работ и не только возможно использовать в самых различных целях:

  • Получения 3D моделей зданий и сооружений
  • Создания виртуальной модели окружающего пространства
  • Проведения различных геометрических и пространственных измерений
  • Оценки объемов работ
  • Создание фасадных и обмерных чертежей
