Наземная сканирующая система Optech Polaris TLS



Технические характеристики

Наземная сканирующая система Polaris OptechСкачать брошюру

Наземная сканирующая система Polaris TLS обеспечивает получение точных данных быстрее, чем раньше, заполняя пробел между небольшими, легкими, но с малой дальностью действия сканерами и громоздкими, большого радиуса действия импульсными (время прохождения) сканирующими системами. Polaris TLS разработан с учетом потребностей геодезистов и маркшейдеров, имеет удобный для работы интерфейс, в том числе – русифицированный, для быстрого сбора данных и их незамедлительного применения.

Наземный лазерный сканер Optech Polaris TLS имеет встроенную камеру высокого разрешения, измеритель угла наклона, компас, приемник GPS, его корпус надежно защищен от непогоды и прочих неблагоприятных воздействий окружающей среды, так что с ним можно работать на любых объектах и ориентировать в пространстве так, как вам удобней. Высокая производительность, наличие всех необходимых для проведения съемки функций, возможность установки на любую платформу – штатив, крышу автомобиля или иное движущееся средство, делают наземный лазерный сканер Optech Polaris TLS самым универсальным наземным лазерным сканером на рынке.


     Teledyne-Polaris наземный сканер

Ключевые особенности

  • Большая дальность съемки

  • Высокая скорость получения данных

  • 100% эффективность сканера

  • Широкий, регулируемый пользователем угол обзора

  • Встроенный накопитель данных

  • Встроенная камера

  • Наличие внешней камеры – по запросу

  • Защита от непогоды

  • Автоматическое распознавание цели

  • Понятный и удобный для пользователя рабочий процесс

  • Планирование съемочного проекта

  • Регистрация нескольких отражений от одного импульса

  • Компенсация наклона

  • GPS приемник

Области применения лазерной сканирующей системы Optech Polaris: архитектура и фасадная съемка, исполнительная съемка, археология и охрана культурного наследия, обследование туннелей, лесное хозяйство, мобильное обследование береговой линии, съемка карьеров, гражданское строительство, геология, обследование помещений

Наземный сканер Polaris TLS выпускается в трех модификациях, различающихся по частоте сканирования, дальности и цене

Polaris TLS 250 – одночастотная модель наземного сканера для высокоточных измерений при создании документации

Дальность наземного лазерного сканирования - от 1 м до 250 м, частота - 500 000 точек в секунду

Характеристики лазерной сканирующей системы Polaris TLS 250

Частота сканирования (пиковая и эффективная) 500 кГц
Максимальная дальность при отражательной способности поверхности до 90% 250 м
Максимальная дальность при отражательной способности поверхности до 10%
125 м

Polaris TLS 750 – два диапазона частоты для расширения области применения

Программируемая частота лазерного сканирования, увеличение дальности геодезической съемки до 750 м и ряд дополнительных функций, таких как внешняя камера и GPS

Характеристики лазерной сканирующей системы Polaris TLS 750

Частота сканирования (пиковая и эффективная) 200 кГц 500 кГц
Максимальная дальность при отражательной способности поверхности до 90% 750 м 250 м
Максимальная дальность при отражательной способности поверхности до 10% 400 м 125 м

Polaris TLS-1600 – три диапазона частоты для увеличения дальности съемки

Идеальный наземный сканер для любых приложений с возможностью программирования скорости лазерного сканирования с дальностью съемки до 1 600 м

Характеристики лазерной сканирующей системы Polaris TLS 750

Частота сканирования (пиковая и эффективная)  50 кГц 200 кГц 500 кГц
Максимальная дальность при отражательной способности поверхности до 90%  1 600 м 750 м 250 м
Максимальная дальность при отражательной способности поверхности до 10%  775 м 400 м 125 м

Наземный лазерный сканер Optech Polaris TLS – это упрощенная система управления, сенсорный экран, интуитивно понятное меню

Polaris TLS – автономная наземная сканирующая система, управление которой происходит посредством сенсорного экрана, хорошо читаемого даже при ярком солнечном свете. Все действия в процессе сканирования осуществляется при помощи простых подсказок на экране, а данные сохраняются во встроенном накопителе. После сканирования данные переносятся на обычный компьютер для последующей обработки. Кроме того, вы можете управлять сканирующей системой Polaris TLS с компьютера, что даст вам возможность более разностороннего контроля параметров сканирования. В этом случае данные сразу будут сохранены на ваш компьютер, и вы сможете заняться их обработкой с помощью специального программного обеспечения

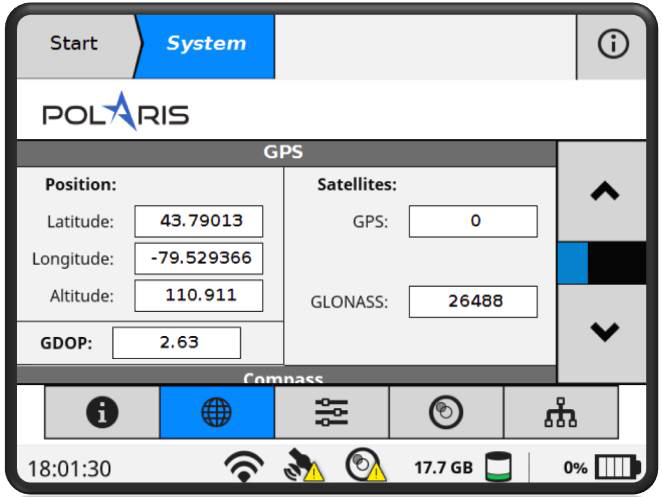

Параметры экранаВстроенный ГНСС

  • Яркое солнечное освещение не препятствует работе

  • Активируется одним касанием

  • 640 х 480 пикселей

  • Цветной жидкокристаллический дисплей



ATLAScan – программа обработки данных наземного сканера  Polaris

  • ATLAScan управляет всеми данными проекта – облаками точек, фотоизображениями, ГНСС данными и файлами контрольных точек, включая параметра трансформации, а также полученными материалами – поверхностями, моделями и структурными линиями.

  • ATLAScan  минимизирует количество этапов обработки и оптимизирует данные, чтобы улучшить продуктивность и сократить время получения конечных материалов. Кроме того,  ATLAScan располагает инструментами для визуализации и проверки данных, чтобы вы могли удостовериться, что скаирование произведено без ошибок, с полным покрытием и требуемой точностью

 Модули программы ATLAScan

Works     Контролирует работу сканера Polaris TLS, обрабатывает данные и генерирует геопривязанных облака точек

WorksPro   Производит дальнейшую обработку с получением сеток и моделированием

Photo    Контролирует внешнюю камеру и интегрирует снимки в облака точек

Mobile      Объединение с системой INS
