Itres microTABI-640

microTABI-640 – это широкополосный тепловизор с высоким пространственным и тепловым разрешением, обеспечивающий получение калиброванных значений температуры и точных координат объекта для решения самого широкого круга задач: от измерений в рамках научных исследований до оперативной выгрузки данных в геоинформационные системы служб быстрого реагирования.

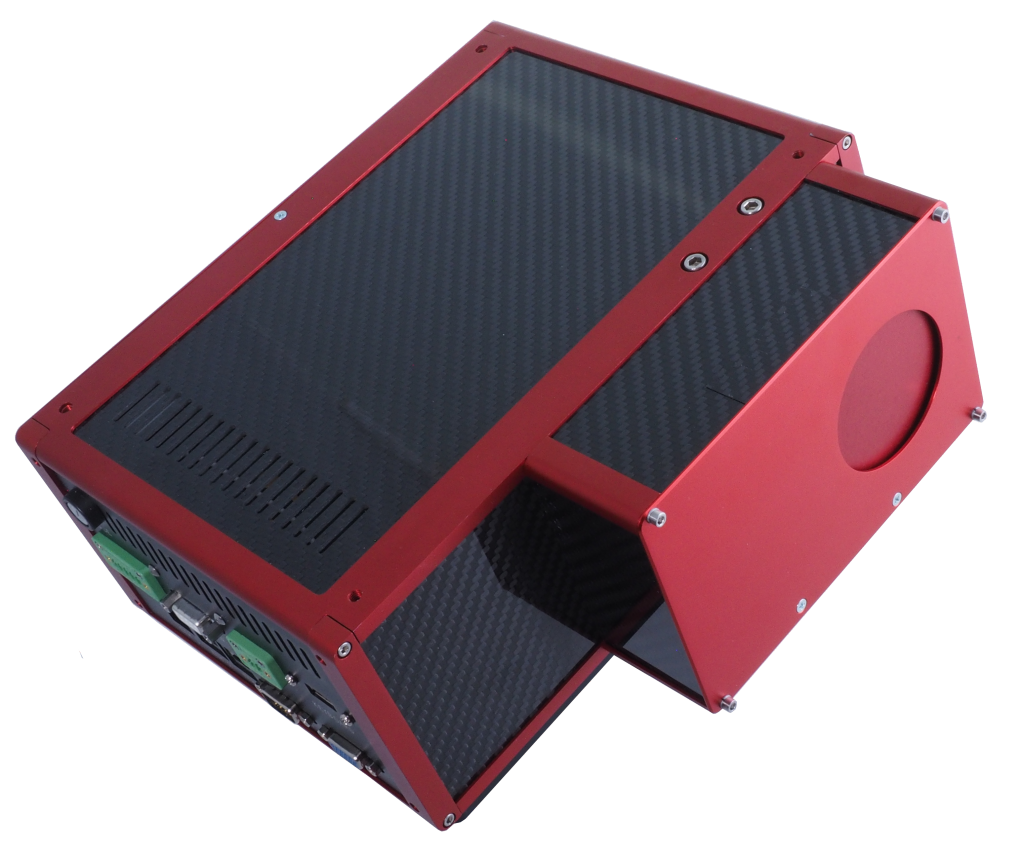

Бортовая портативная широкополосная тепловизионная камеHF

Бортовая портативная широкополосная тепловизионная камеHF

Ключевые особенности:

Портативный широкополосный воздушный/наземный тепловизор
Спектральный диапазон 3,7-4,8 мкм
Угол поля зрения 21,7° (опционально 40°)
Любой угол поля зрения/оптика по запросу
Полоса сканирования 640 пикселей
Криогенное охлаждение
Высокое радиометрическое разрешение
Широкий диапазон скоростей
Встроенная модель абсолютно чёрного тела
ГНСС/ИНС по запросу
Обработка в реальном времени по запросу
Простая интеграция с лазерным сканером
Дистанционное управление по радиосвязи или автономная работа по путевым точкам
Высокоточная регистрация маркеров событий и их вывод на внешние устройства
Доступен API

Области применения:

Картографирование лесных пожаров
Теплопотери зданий
Чрезвычайные ситуации
Мониторинг ЛЭП
Влажность почв
Исследования дикой природы
Поиск карстовых пустот
Разведка подземных коммуникаций
Солнечные панели
Перегрев объектов
Вулканология
Оперативное реагирование

Технические характеристики сенсора	microTABI-640
Спектральный диапазон	3,7 - 4,8 мкм
Спектральные каналы	1 (широкополосный)
Система охлаждения	криогенная
Ширина кадра	640 пикселей
Общий угол съемки (FOV)	21,73 ° x 17,46 ° (возможно изменение под заказчика)
F/#	F/2,0
Размер пикселя	15 × 15 мкм
Динамический диапазон	14 бит
Динамический диапазон матрицы	≥ 4 Me
Скорость передачи данных при 30 кадрах в секунду	20 Мбит / с
Максимальный FPS, полный кадр	120 NEDT @300K
Емкость записи данных	1 ТБ (SSD, SATA III)
Емкость записи данных (ч)	~ 17 часов (@ 25 кадров в секунду)
Временная отметка	<1 мсек
Выходные данные	температуры
Эксплуатационные характеристики	MICROTABI-640
Температура эксплуатации / хранения	от 0°C до +40°C / от -20°C до +60°C
Максимальная высота полёта	4500 м над уровнем моря (без давления, без конденсации)
Корпус	10 х 23 х 25 см / 3,8 кг
Энергопотребление	24-32В, 70 Вт (возможны изменения)
Оператор	удалённо с ноутбука по радиоканалу или полётное задание по путевым точкам
Управление несколькими камерами	до 5 сенсоров ITRES могут одновременно управляться через систему MuSIC™
Интерфейс, маркеры событий, удалённое управление и контроль	GigE или USB-3 прямоугольный импульс (TTL) для регистрации событий (внешн.) автоматическое управление посредством полётного задания (требуется установленная инерциальная система): поддерживает. shp,. kml и др. высокоточный вывод маркеров событий на внешние устройства доступен API
Система обработки данных	ПО для обработки под Linux и Windows ПО для просмотра (превью) выгрузка в формат BIP 16-32 бит, совместимый с ENVI (также доступны форматы BIL, BSQ)
Система позиционирования	подключение к ГНСС-инерциальной системе (по запросу) синхронизация данных (ГНСС координаты и высота, поток изображения если есть инерциальная система)
ПО для камеральной обработки	поддерживает загрузку данных лазерного сканирования, радиолокационных данных и ЦМР USGS DEM используется интерполяция методом ближайшего соседа - сохраняется радиометрическое качество
