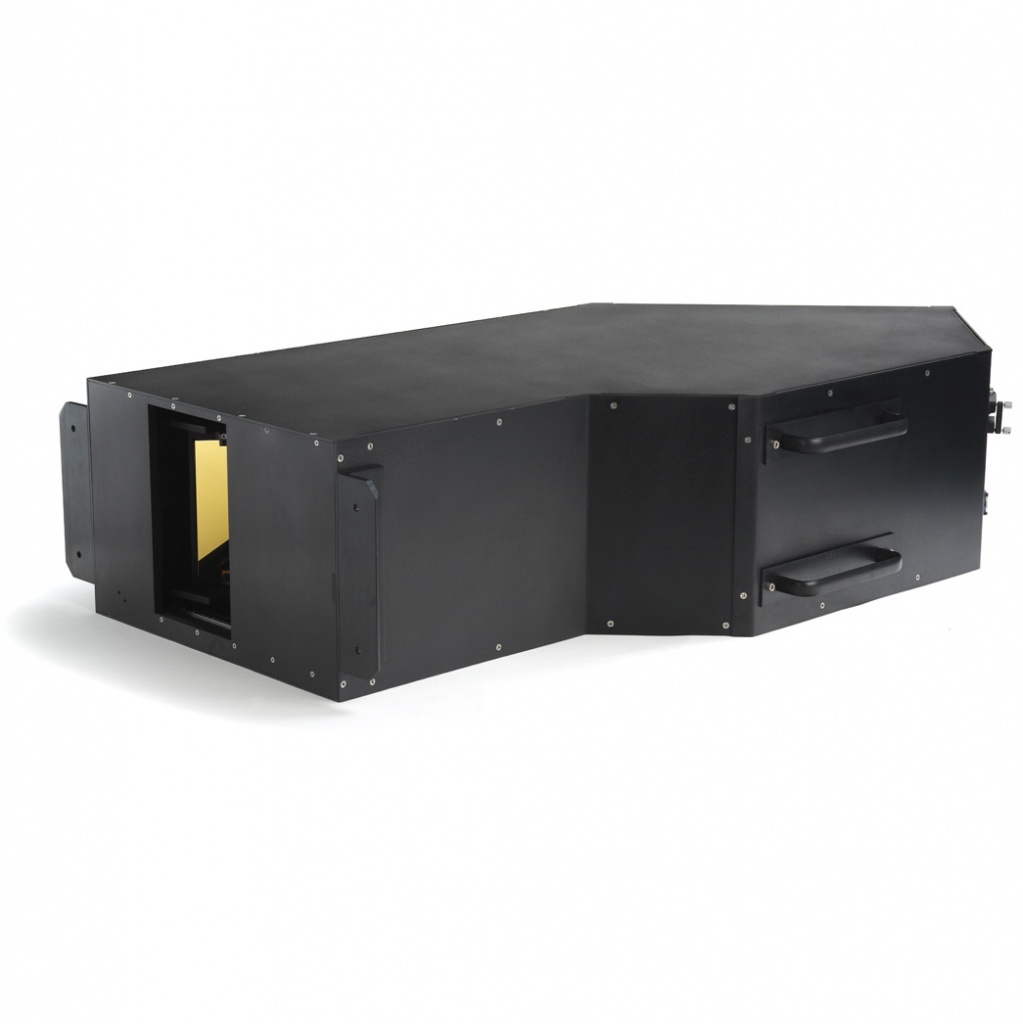

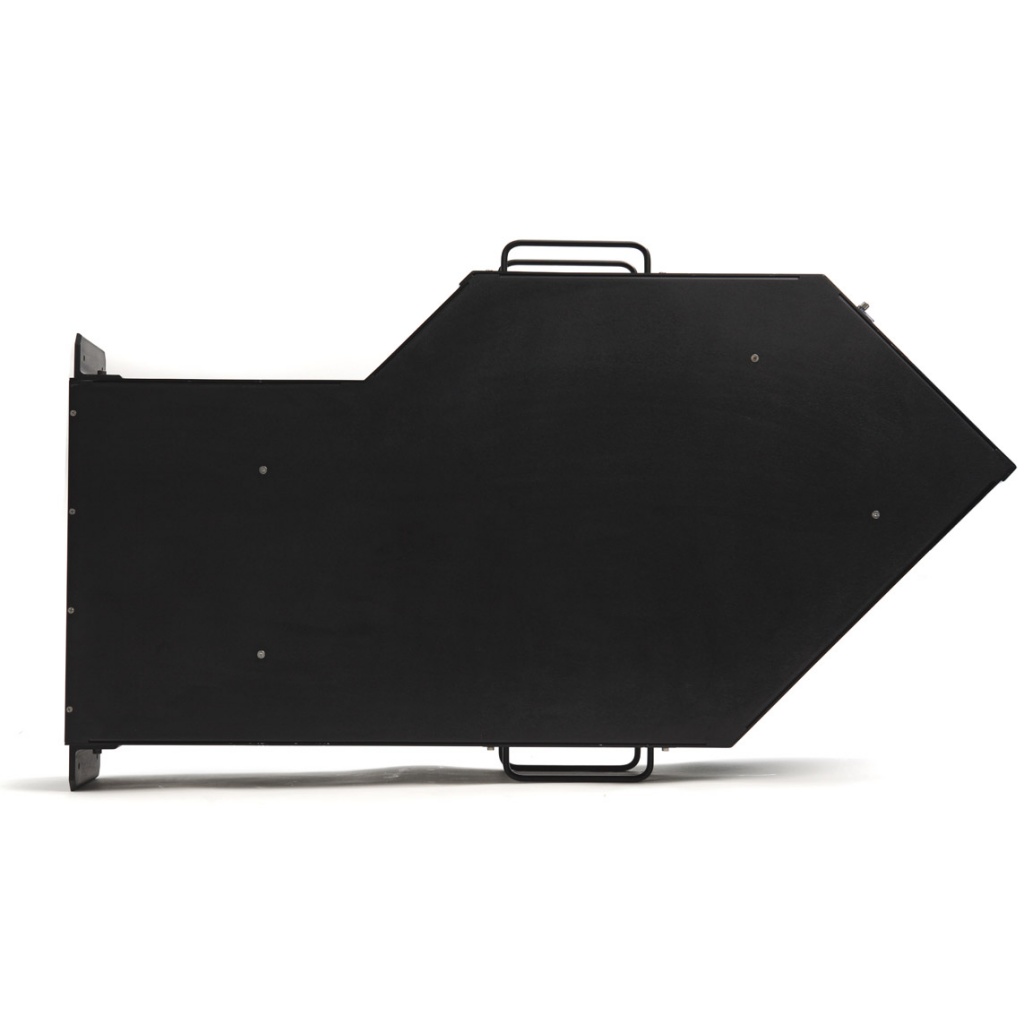

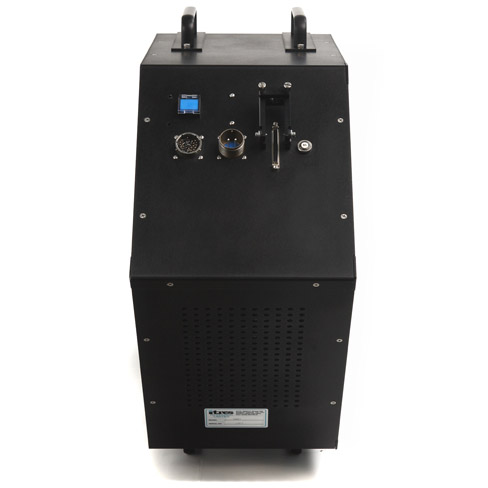

TASI-600
Бортовая гиперспектральная тепловизионная камера LWIR (8-11,5 мкм).
32 спектральных канала.
Общий угол съемки (FOV) 40°.
Высокопроизводительная оптика с ограничением дифракции.
Области применения
- Определение минерального состава
-
Стратиграфия и структурная геология
-
Идентификация типов пород и классов почв
-
Обнаружение металла, пластмассы и других антропогенных материалов
-
Обнаружение наземных мин
-
Картирование нефтяных пятен
-
Вулканология
-
Мониторинг «сквозь» растительность и тонкий почвенный покров
|
Технические характеристики сенсора
|
TASI 600
|
|
Спектральный диапазон
|
Дальний ИК-диапазон 8,0-11,5 мкм
|
|
Число спектральных каналов
|
32
|
|
Ширина кадра
|
600 пикселей
|
|
Общий угол съемки (FOV)
|
400
|
|
Пространственное разрешение (iFOV)
|
1,2 мрад
|
|
f/#
|
f/1,5
|
|
Ширина спектра
|
0,110 мкр.
|
|
Размер пикселя
|
30 х 30 микрон
|
|
Динамический диапазон
|
14 бит (16384:1)
|
|
Производительность съёмки
|
200 кадров/сек
|
|
Скорость передачи данных
|
22,5 Мб/сек
|
|
Спектральное искажение/ Трапецеидальное искажение
|
±0,35 пикселя
|
|
Пиковое отношение сигнал / шум
|
Доступны модели SNR для различных условий яркости.
|
|
Эксплуатационные характеристики
|
TASI 600
|
|
Температура эксплуатации / хранения
|
от 0°C до +35°C / от -20°C до +60°C
|
|
Влажность эксплуатации / хранения
|
20-80% / 10-90% без образования конденсата
|
|
Максимальная высота полета
|
5 485 м
|
|
Габариты / масса / энергопотребление
|
TASI 600
|
|
Корпус
|
30,0 х 85,0 х 20,0 см, 40 кг
|
|
Блок управления
|
48,3 х 17,8 х 52,3 см / 16 кг
|
|
Дисплей 15”
|
42,3 х 32,2 х 10,3 см / 10 кг
|
|
Энергопотребление
|
24-32В, 7,5А постоянного тока
|
|
Управление
|
TASI 600
|
|
Дисплей
|
15”, читаемый при солнечном освещении, с разрешением 1 024 х 768 пикселей (доступно более высокое разрешение)
|
|
Оператор
|
Управление при помощи клавиатуры, операционная система Windows™
|
|
Режим реального времени
|
Демонстрация текущего изображения, автоматическая диагностика состояния датчика, отображение уровня сигнала
|
|
Удаленная диагностика
|
Возможность удаленной диагностики с поддержкой Ethernet на ICU
|
|
Система хранения данных
|
Сменный накопитель
|
|
Возможность управления несколькими сенсорами
|
MuSICTM System позволяет управлять 5 различными сенсорами ITRES
|
Система обработки данных
- Программное обеспечение для обработки данных на базе Linux или Windows
-
Программное обеспечение для воспроизведения (Quicklook)
-
Генерация данных в формате 16-32 бит BIP, совместимые с ENVI.
-
(Возможны форматы BIL, BSQ)
-
Вывод вспомогательных данных QC в формате ASCII - синхронизация, отношение, регистрация, данные GPS и данные мониторинга состояния датчиков
-
Вывод диагностической информации
-
Выбор диапазона выхода
Система геопозиционирования
- Интеграция GPS / IMU с POS AV (доступны другие системы)
-
Синхронизация данных (GPS, ориентация и потоки изображений)
-
Прецизионная точность позиционирования
-
Пакетное программное обеспечение для настройки (без опорных точек)
-
Специальное крепление для стабилизации (опция)
Геокоррекция, ортокоррекция, построение мозаики
- Функция выбора лучшего пикселя надира для мозаики
-
Принимает входные данные Lidar, Ifsar и USGS DEM.
-
Используемый алгоритм ближайшего соседа - поддерживает
-
радиометрическую точность
-
Отдельно хранит вспомогательные данные (например, вектор наведения, матрицу высот)
Производительность
- Практические эксплуатационные допущения: поперечное перекрытие 35%, 3,5 минуты на разворот, зигзагообразная траектория полета, частота кадров 60 Гц.
-
До 40 км2 при пространственном разрешении 0,75 м (86 узлов)
-
До 70 км2 при пространственном разрешении 1 м (115 узлов)
Пространственное разрешение и высота полета
- Разрешение от 1м до 3,5 м возможно при скорости 110 узлов не герметичного самолета
-
Пример: пиксель 1м, высота полета 2 704 футов над землей, скорость полета 110 узлов
