Itres SAVI-1000

SAVI-1000
Гиперспектральный VIS-SWIR тепловизор с непрерывным спектральным покрытием 0,4 - 2,5 мкм.
Один детектор, одна оптическая система.
Общий угол съемки (FOV) – 400, 1000 пикселей пространственного изображения, 256 спектральных каналов, криогенное охлаждение.
Специальная высокопроизводительная оптика с ограничением дифракции.
MCT детектор, простая интеграция с лидаром.
Типичное разрешение 50 см - 2 м.
Опционально GNSS – инерциальная система.
Опционально - обработка в реальном времени

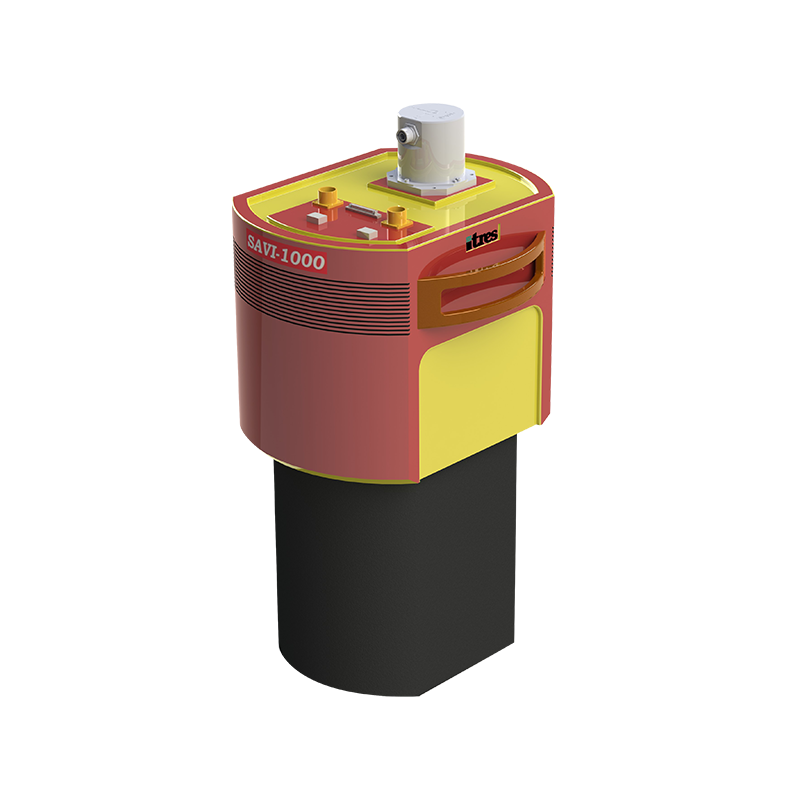

ITRES SAVI-1000

Области применения

Сельское хозяйство
Лесное хозяйство
Классификации растительности
Виды растительности
Водное хозяйство
Наличие загрязнения водной среды
Экологический мониторинг
Геологические исследования
Минеральный состав
Инвазивные виды
Обнаружение изменений
Обнаружение целей и синтетических материалов
Инженерные коридоры

Охват VNIR и SWIR одним детектором с использованием одного набора настраиваемой оптики.

Преимущества:

постоянное пространственное разрешение и ширина полосы изображения в обоих спектральных диапазонах
более высокий уровень спектральной совместимости, чем у систем, использующих отдельные матрицы и оптические системы - улучшенный спектральный анализ
простая установка

Технические характеристики сенсора	SAVI-1000
Спектральный диапазон (непрерывное покрытие, один детектор)	0,4-2,5 мкм.
Число спектральных каналов	256
Система охлаждения	криогенное охлаждение
Ширина кадра	1 000 ± 5% пикселей
Общий угол съемки (FOV)	40⁰
f/#	f/2,4
Ширина спектра	8,2 нм (средняя)
Спектральное разрешение (FWHM)	≤12 нм
Динамический диапазон	14 бит
Максимальный FPS, полный кадр	>90fps
Объем накопителей данных	≥1TB (SSD, SATA III)
Емкость записи данных (ч)	3 часа (90 кадров в секунду)
Метка времени	< 1мс
Оптика с ограничением дифракции	да
Эксплуатационные характеристики	SAVI-1000
Температура эксплуатации / хранения	от -10°C до +40°C / от -20°C до +60°C
Влажность эксплуатации / хранения	20-50% / 10-90% без образования конденсата
Максимальная высота полета	3 048 м
Габариты / масса / энергопотребление	SAVI-1000
Корпус	35,6 х 85,9 х 18,9 см / 40 кг
Энергопотребление	26-32В, 15А постоянного тока
Управление	SAVI-1000
Дисплей	15”, читаемый при солнечном освещении, с разрешением 1 024 х 768 пикселей (доступно более высокое разрешение)
Оператор	Управление при помощи клавиатуры, операционная система Windows™
Режим реального времени	Демонстрация текущего изображения, автоматическая диагностика состояния датчика.
Удаленная диагностика/управление	Возможна удаленная диагностика и управление по протоколу IP
Система хранения данных	Сменное запоминающее устройство
Возможность управления несколькими сенсорами	до 5 различных сенсоров ITRES могут работать одновременно через систему MuSIC System

Система обработки данных

Программное обеспечение для обработки данных на базе Linux или Windows
Программное обеспечение для воспроизведения (Quicklook)
Генерация данных в формате 16-32 бит BIP, совместимые с ENVI. (Возможны форматы BIL, BSQ)
Вывод вспомогательных данных QC в формате ASCII - синхронизация, отношение, регистрация, данные GPS и данные мониторинга состояния датчиков
Вывод диагностической информации
Выбор диапазона выхода

Система геопозиционирования

Интеграция GPS с POS AV (доступны другие системы)
Синхронизация данных (GPS, ориентация и потоки изображений)
Прецизионная точность позиционирования
Один комплект регулировки при установки
Специальное крепление для стабилизации (опция)

Программное обеспечение геокоррекции/ортокоррекции

Функция выбора лучшего пикселя надира для мозаики
Принимает входные данные Lidar, Ifsar и USGS DEM.
Используемый алгоритм ближайшего соседа - поддерживает радиометрическую точность
Отдельно хранит вспомогательные данные (например, вектор наведения, матрицу высот), детектирование (опционально).

Производительность
Практические эксплуатационные допущения: поперечное перекрытие 35%, 3,5 минуты на разворот, зигзагообразная траектория полета, частота кадров 90 Гц.

До 117 км2 в час при пространственном разрешении 1 м (130 узлов)

Пространственное разрешение и высота полета
Разрешение от 50 см до 2 м возможно при диапазоне скоростей 115-190 узлов не герметичного самолета

Пример: пиксель 1м, высота полета 4 700 футов над землей, скорость носителя 130 узлов
