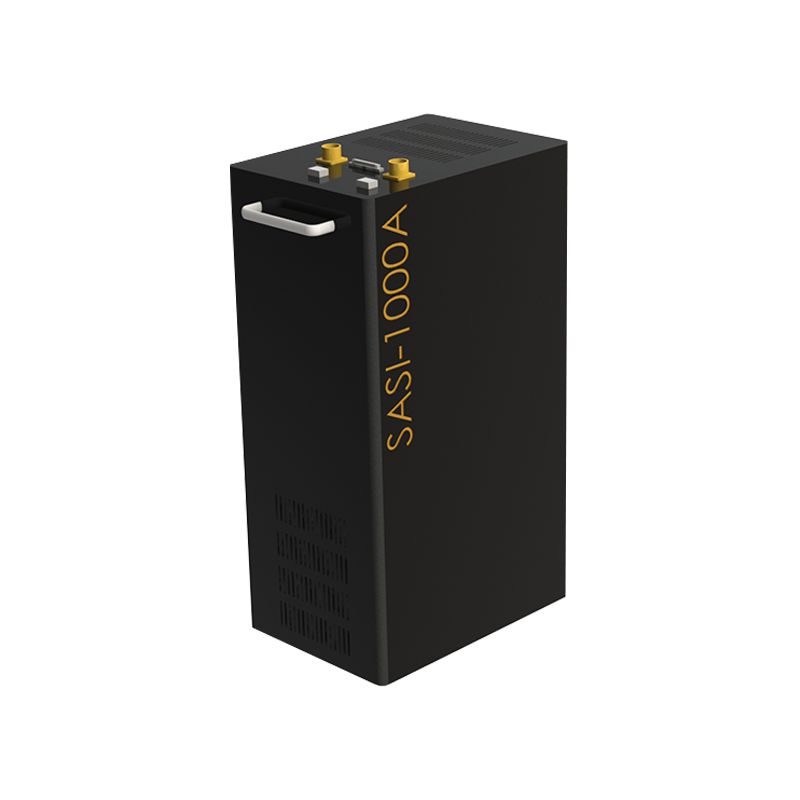

Itres SASI-1000A
SASI-1000A
200-канальный тепловизор SWIR с внутренним охлаждением для низкого уровня шума и высокого отношения сигнал / шум.
Есть специальные цели для обнаружения? Картирование синтетических материалов, видов растительности, минеральный состав - вот лишь некоторые из сильных сторон этого тепловизора.
256 каналов, широкий массив изображений, гиперспектральный SWIR тепловизор.
Авиационный гиперспектральный SWIR тепловизор.
(0,95 - 2,5 мкм, свободный спектральный диапазон 1500 нм).
256 спектральных каналов.
Общий угол съемки (FOV) – 400, 1000 пикселей пространственного изображения.
Внутреннее охлаждение до низкой температуры - Низкий уровень шума, высокое отношение сигнал / шум.
Непрерывный VNIR - Покрытие SWIR с CASI-1500h.
Специальная высокопроизводительная оптика с ограничением дифракции.
Обнаружение целей и картирование синтетических материалов / Классификации / Геологоразведочные работы / Виды растительности / Присутствие загрязнений воды / Картирование инженерных коридоров / Минеральный состав/
|
Технические характеристики сенсора
|
SASI-1000A
|
|
Спектральный диапазон
|
коротковолновый инфракрасный диапазон 950-2500нм
|
|
Число спектральных каналов
|
256
|
|
Ширина кадра
|
1 000 ± 3% пикселей
|
|
Общий угол съемки (FOV)
|
400± 2
|
|
Пространственное разрешение (iFOV)
|
0,698 мрад (0,040± 10%)
|
|
f/#
|
f/2,5
|
|
Ширина спектра
|
5,9 нм
|
|
Спектральное разрешение (FWHM)
|
7,0 нм ± 0,5 нм
|
|
Размер пикселя
|
24 х 24 микрон
|
|
Динамический диапазон
|
14 бит (16384:1)
|
|
Производительность съёмки
|
До 100 кадров/сек
|
|
Спектральные искажения
|
≤0,1 пикселя на 1000
|
|
Трапецеидальное искажение
|
столбцы и 256 строк
|
|
Эксплуатационные характеристики
|
SASI-1000A
|
|
Температура эксплуатации / хранения
|
от -10°C до +40°C / от -20°C до +60°C
|
|
Влажность эксплуатации / хранения
|
20-80% / 10-90% без образования конденсата
|
|
Максимальная высота полета
|
3 048 м
|
|
Габариты / масса / энергопотребление
|
SASI-1000A
|
|
Корпус
|
47 х 85 х 50 см ± 10% / 40 кг ± 2 кг
|
|
Блок управления
|
85 х 17,7 х 52,8 см / 16 кг
|
|
Дисплей 15”
|
42,3 х 32,2 х 10,3 см / 10 кг
|
|
Энергопотребление
|
26-32В, 10А постоянного тока
|
|
Управление
|
SASI-1000A
|
|
Дисплей
|
15”, читаемый при солнечном освещении, с разрешением 1 024 х 768 пикселей (доступно более высокое разрешение)
|
|
Оператор
|
Управление при помощи клавиатуры, операционная система Windows™
|
|
Режим реального времени
|
Демонстрация текущего изображения, автоматическая диагностика состояния датчика.
|
|
Удаленная диагностика
|
Возможен контроль через интернет
|
|
Система хранения данных
|
SSD накопители
|
|
Возможность управления несколькими сенсорами
|
MuSICTM System позволяет управлять до 5 различных сенсоров ITRES
|
Система обработки данных
- Программное обеспечение для обработки данных на базе Linux или Windows
-
Программное обеспечение для воспроизведения (Quicklook)
-
Генерация данных в формате 16-32 бит BIP, совместимые с ENVI. (Возможны форматы BIL, BSQ)
-
Вывод вспомогательных данных QC в формате ASCII - синхронизация, отношение, регистрация, данные GPS и данные мониторинга состояния датчиков
-
Вывод диагностической информации
-
Выбор диапазона выхода
Система геопозиционирования
- Интеграция GPS / IMU с POS AV (доступны другие системы)
-
Синхронизация данных (GPS, ориентация и потоки изображений)
-
Прецизионная точность позиционирования
-
Пакетное программное обеспечение для настройки (без опорных точек)
-
Специальное крепление для стабилизации (опция)
Геокоррекция, ортокоррекция, построение мозаики
- Функция выбора лучшего пикселя надира для мозаики
-
Принимает входные данные Lidar, Ifsar и USGS DEM.
-
Используемый алгоритм ближайшего соседа - поддерживает радиометрическую точность
-
Отдельно хранит вспомогательные данные (например, вектор наведения, матрицу высот)
Производительность
Практические эксплуатационные допущения: поперечное перекрытие 35%, 3,5 минуты на разворот, зигзагообразная траектория полета, частота кадров 60 Гц.
- До 117 км2 при пространственном разрешении 1 м (114 узлов)
Пространственное разрешение и высота полета
Разрешение от 50 см до 2 м возможно при диапазоне скоростей 115-190 узлов не герметичного самолета
- Пример: пиксель 1м, высота полета 4 700 футов над землей, скорость носителя 114 узлов
